ตอนที่ 7: งานวิศวกรรมเพื่อความปลอดภัย – การติดตั้งและการใช้งานอินเวอร์เตอร์อย่างปลอดภัย
ตลอดหกตอนที่ผ่านมา เราได้เรียนรู้เทคโนโลยีโซล่าอินเวอร์เตอร์ นับตั้งแต่หลักการพื้นฐานไปจนถึงสถาปัตยกรรมระบบที่หลากหลาย อย่างไรก็ตาม ณ เบื้องหลังของทุกการออกแบบอันชาญฉลาดและทุกตัวเลขประสิทธิภาพที่เพิ่มสูงขึ้นมีหลักการหนึ่งที่สำคัญเหนือสิ่งอื่นใด นั่นคือความปลอดภัยระบบผลิตไฟฟ้าจากโซล่าเซลล์ โดยเฉพาะส่วนของอินเวอร์เตอร์และสายไฟDCที่มีความเสี่ยงที่จะก่อให้เกิดอันตรายร้ายแรงทั้งต่อชีวิต ทรัพย์สิน และโครงข่ายไฟฟ้า หากไม่ได้รับการออกแบบ ติดตั้ง และบำรุงรักษาอย่างถูกต้องตามหลักวิศวกรรมและข้อกำหนดมาตรฐาน
ในตอนนี้ เราจะเรียนรู้เทคโนโลยีและแนวปฏิบัติด้านความปลอดภัยที่อยู่ในโซล่าอินเวอร์เตอร์สมัยใหม่ ตั้งแต่การตรวจจับอาร์กไฟฟ้า (AFCI)การป้องกันไฟดูดจากกระแสรั่วไหลลงดิน (GFCI)ไปจนถึงข้อกำหนดRapid Shutdownการต่อลงดิน การป้องกันแรงดันเกินจากฟ้าผ่าและไฟกระชาก และแนวปฏิบัติในการติดตั้งทั้งทางกลและทางไฟฟ้า ซึ่งทั้งหมดนี้ประกอบกันเป็นมาตรการป้องกันหลายชั้น (Defense-in-Depth)เพื่อให้ระบบโซล่าเซลล์สามารถทำงานอยู่กับผู้คนและอาคารได้อย่างปลอดภัยตลอดอายุการใช้งาน
อันตรายทางไฟฟ้าที่อาจเกิดจากระบบโซล่าอินเวอร์เตอร์
ก่อนที่จะศึกษาเทคโนโลยีป้องกัน สมควรทำความเข้าใจลักษณะของภัยที่อาจเกิดขึ้นจากระบบโซล่าเซลล์ ซึ่งมีธรรมชาติแตกต่างจากระบบไฟฟ้ากระแสสลับทั่วไปในอาคาร
1.อันตรายจากไฟฟ้ากระแสตรงแรงดันสูง:ตามที่เราได้เรียนรู้จากตอนที่2และ6แผงโซล่าเซลล์เมื่อต่ออนุกรมกันเป็นสตริงจะสร้างแรงดันDCสูงมาก ตั้งแต่หลักร้อยจนถึง1,500โวลต์ในระบบขนาดใหญ่ แรงดันDCมีอันตรายร้ายแรงกว่าแรงดันACในระดับเดียวกัน เนื่องจากเมื่อเกิดการสัมผัส ร่างกายมนุษย์จะเกิดการหดเกร็งของกล้ามเนื้ออย่างต่อเนื่อง (Sustained Muscle Contraction)ทำให้ไม่สามารถปล่อยมือจากตัวนำไฟฟ้าได้ ประกอบกับการที่DCไม่มีจุดตัดศูนย์ (Zero-Crossing)ทำให้อาร์กไฟฟ้าที่เกิดขึ้นสามารถดำรงอยู่ได้อย่างต่อเนื่องและมีอุณหภูมิสูงมาก เพิ่มความเสี่ยงต่อการเกิดอัคคีภัย
2.อาร์กไฟฟ้าในระบบDC:อาร์กไฟฟ้าคือการปล่อยประจุผ่านอากาศหรือตัวกลางอื่น ซึ่งเกิดจากความบกพร่องในจุดเชื่อมต่อทางไฟฟ้า การเสื่อมสภาพของฉนวน หรือความเสียหายของสายไฟจากสัตว์กัดแทะ ในระบบACอาร์กมีแนวโน้มที่จะดับตัวเองในทุก ๆ ครึ่งคาบคลื่นเมื่อกระแสมีค่าเป็นศูนย์ แต่ในระบบDCกระแสจะไหลต่อเนื่องไม่มีการตัดตอนตามธรรมชาติ ทำให้อาร์กที่เกิดขึ้นสามารถดำรงอยู่อย่างเสถียรและปล่อยพลังงานความร้อนสูงมากพอที่จะลามเป็นไฟไหม้หลังคาได้

3.กระแสรั่วไหลลงดิน:ในระบบอินเวอร์เตอร์แบบไร้หม้อแปลง (Transformerless)ซึ่งเป็นที่นิยมในปัจจุบันเนื่องจากประสิทธิภาพสูง ค่าความจุแฝง (Parasitic Capacitance)ระหว่างเซลล์แสงอาทิตย์กับกรอบโลหะของแผงที่ต่อลงดิน จะสร้างเส้นทางให้กระแสรั่วไหลความถี่สูงไหลลงดินได้ โดยเฉพาะเมื่อแรงดันคอมมอนโหมด (Common-Mode Voltage)ของอินเวอร์เตอร์มีการเปลี่ยนแปลงสูงจากการสวิตชิ่ง กระแสรั่วไหลนี้ไม่เพียงเป็นอันตรายต่อผู้ที่สัมผัสโครงสร้างโลหะ แต่ยังอาจรบกวนการทำงานของอุปกรณ์ป้องกันและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ
4.แรงดันเกินจากฟ้าผ่าและไฟกระชาก:ระบบโซล่าเซลล์ที่ติดตั้งบนหลังคาหรือในพื้นที่เปิดโล่งมีความเสี่ยงสูงต่อผลกระทบจากฟ้าผ่า ทั้งการผ่าลงบนตัวอาคารโดยตรง หรือการผ่าลงในบริเวณใกล้เคียง ซึ่งจะเหนี่ยวนำให้เกิดแรงดันเกินชั่วครู่อย่างรุนแรง (Transient Overvoltage)ในสายไฟฟ้า แรงดันเกินนี้สามารถทำลายชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนของอินเวอร์เตอร์และอุปกรณ์MLPEได้ทันที หรือสะสมความเสียหายจนอุปกรณ์ล้มเหลวก่อนเวลาอันควร
เทคโนโลยีArc-Fault Circuit Interrupter (AFCI)
เพื่อรับมือกับภัยจากอาร์กไฟฟ้าในสายDCมาตรฐานความปลอดภัยสมัยใหม่ โดยเฉพาะอย่างยิ่งNEC 690.11ของสหรัฐอเมริกา และมาตรฐานสากลIEC 63027ได้กำหนดให้อินเวอร์เตอร์ต้องมีระบบArc-Fault Circuit InterrupterหรือAFCIซึ่งทำหน้าที่ตรวจจับอาร์กไฟฟ้าและตัดวงจรก่อนที่จะเกิดอัคคีภัย
หลักการทำงานของAFCIอาศัยการวิเคราะห์สัญญาณที่มีลักษณะเฉพาะ(Signature)ของอาร์กไฟฟ้า ซึ่งมีลักษณะเฉพาะคือเป็นการเปลี่ยนแปลงของกระแสและแรงดันที่มีความถี่สูงในช่วงกว้าง (Broadband Noise)เกิดขึ้นอย่างฉับพลันและไม่เป็นคาบ แตกต่างจากสัญญาณรบกวนปกติจากการสวิตชิ่งของอินเวอร์เตอร์หรือจากโหลดอื่น ๆ ตัวตรวจจับAFCIจะทำการสุ่มวัดกระแสและแรงดันของสายDCด้วยความถี่สูง แล้วผ่านกระบวนการประมวลผลสัญญาณดิจิทัล (Digital Signal Processing)ซึ่งอาจรวมถึงการวิเคราะห์สเปกตรัมด้วยFast Fourier Transform (FFT)หรือการใช้แบนด์พาสฟิลเตอร์เพื่อแยกองค์ประกอบความถี่ที่สนใจ

เมื่อAFCIตรวจจับรูปแบบสัญญาณที่ตรงกับลักษณะของอาร์กไฟฟ้า มันจะส่งสัญญาณให้อินเวอร์เตอร์หยุดการสวิตชิ่งและสั่งให้สวิตช์ปลดวงจร (เช่น รีเลย์DCหรือSolid-State Switch)แยกสายDCออกจากแผงโซล่าเซลล์ กระบวนการนี้ต้องเกิดขึ้นภายในเวลาอันสั้นและต้องสามารถแยกแยะระหว่างอาร์กที่เกิดจากความผิดปกติจริง (Serial Arcจากจุดต่อหลวม, Parallel Arcจากฉนวนชำรุด) กับสัญญาณรบกวนปกติจากการทำงานของOptimizerหรือMicro Inverterซึ่งเป็นความท้าทายทางเทคนิคที่ผู้ผลิตต้องออกแบบอัลกอริทึมอย่างรอบคอบเพื่อหลีกเลี่ยงการตัดวงจรผิดพลาด (Nuisance Tripping)ที่จะทำให้ระบบหยุดผลิตไฟฟ้าโดยไม่จำเป็น
การตรวจจับกระแสรั่วไหลลงดิน:Ground Fault Protection (GFCI)
อีกชั้นการป้องกันที่สำคัญคือการตรวจจับกระแสรั่วไหลลงดิน (Ground Fault)ซึ่งเป็นการไหลของกระแสจากตัวนำไฟฟ้าไปยังกราวด์โดยไม่ได้ตั้งใจ ซึ่งอาจเกิดจากฉนวนเสียหาย น้ำเข้า หรือความผิดปกติของอุปกรณ์ กระแสรั่วไหลเพียงไม่กี่ร้อยมิลลิแอมป์ก็เพียงพอที่จะทำให้เกิดไฟดูดที่เป็นอันตรายถึงชีวิตได้
ในระบบโซล่าเซลล์ การป้องกันกราวด์ฟอลต์โดยทั่วไปจะใช้Residual Current Device (RCD)หรือที่รู้จักในชื่อGround Fault Circuit Interrupter (GFCI)ซึ่งอาศัยหลักการเปรียบเทียบกระแสที่ไหลไปและไหลกลับในวงจร หากผลรวมของกระแสไม่เป็นศูนย์ แสดงว่ามีกระแสบางส่วนรั่วไหลไปที่อื่น (เช่น ลงดิน) ตัวตรวจจับจะสั่งให้ตัดวงจรทันที มาตรฐานกำหนดให้มีทั้งGFCIฝั่งDC (DC Ground Fault Protection)และฝั่งAC (Type B RCDสำหรับกระแสDCที่อาจปนมาในฝั่งAC)
ในระบบTransformerless Inverterตามที่เราได้กล่าวถึงในตอนที่2ความท้าทายเรื่องกระแสรั่วไหลทวีความสำคัญมากขึ้น เนื่องจากไม่มีหม้อแปลงทำหน้าที่แยกทางไฟฟ้า (Galvanic Isolation)ระหว่างแผงกับกริด กระแสรั่วไหลผ่านค่าความจุแฝงของแผงจะไหลผ่านอินเวอร์เตอร์ลงสู่กริดและดินได้โดยตรง ด้วยเหตุนี้ มาตรฐานความปลอดภัย เช่นIEC 62109-2จึงกำหนดให้Transformerless Inverterต้องมีอุปกรณ์ตรวจจับและป้องกันกระแสรั่วไหลตกค้าง (Residual Current Monitoring Unit – RCMU)ที่มีความไวสูง และต้องหยุดทำงานทันทีหากกระแสรั่วไหลเกินค่าที่กำหนด (โดยทั่วไป300 mAสำหรับการตัดเพื่อป้องกันอัคคีภัย และ30 mAสำหรับการป้องกันชีวิต)
นอกจากนี้วงจรของTransformerless Inverterสมัยใหม่ อาทิHERIC, H5,และFB-ZVRยังถูกออกแบบมาเพื่อลดการเปลี่ยนแปลงของแรงดันคอมมอนโหมด ซึ่งเป็นต้นเหตุของกระแสรั่วไหล ให้น้อยที่สุดตั้งแต่ต้นทาง นับเป็นการป้องกันทั้งเชิงรับและเชิงรุกควบคู่กัน
ข้อกำหนดRapid Shutdown:ความปลอดภัยสำหรับนักดับเพลิง
ในกรณีเกิดอัคคีภัยภายในอาคารที่มีระบบโซล่าเซลล์ติดตั้งบนหลังคา เจ้าหน้าที่ดับเพลิงจำเป็นต้องทำงานบนหลังคาหรือใกล้กับอุปกรณ์ไฟฟ้า แรงดันDCสูงจากแผงและสายไฟที่ยังคงมีไฟฟ้าตราบใดที่มีแสงอาทิตย์ เป็นภัยคุกคามร้ายแรงที่อาจทำให้ถูกไฟฟ้าช็อตแม้ว่าจะปิดเบรกเกอร์หลักของอาคารแล้วก็ตาม

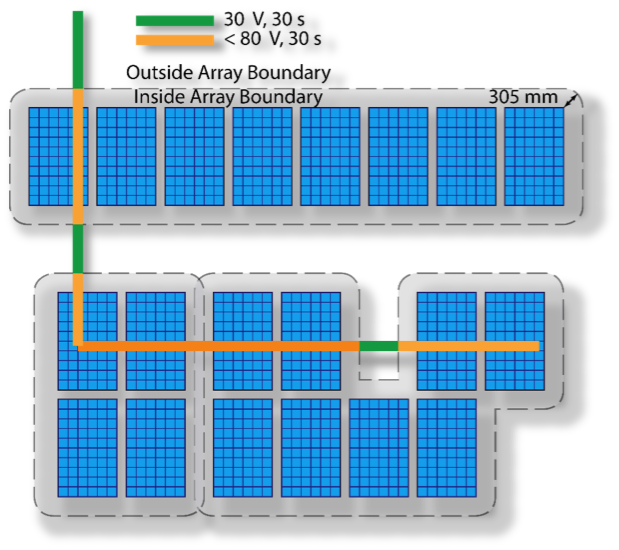

เพื่อตอบสนองต่อภัยนี้มาตรฐานNEC (National Electrical Code)ตั้งแต่รุ่นปี2014, 2017และ2020ของสหรัฐอเมริกา ได้กำหนดข้อบังคับเรื่องRapid Shutdownโดยมีวิวัฒนาการเข้มงวดขึ้นตามลำดับNEC 2017มาตรา690.12กำหนดให้ภายในขอบเขตอาร์เรย์ (Array Boundary)ซึ่งขยายออกไป1ฟุต (30ซม.) จากแผงในทุกทิศทาง ต้องสามารถลดแรงดันของตัวนำทั้งหมดให้เหลือต่ำกว่า80Vภายใน30วินาทีหลังจากเริ่มการหยุดทำงาน และNEC 2020ยิ่งลดลงเหลือต่ำกว่า30Vภายใน30วินาทีภายในขอบเขตดังกล่าว

การตอบสนองข้อกำหนดนี้สามารถทำได้หลายแนวทาง ดังที่เราได้เกริ่นในตอนที่6:
ในระบบString Inverterแบบดั้งเดิม การจะทำRapid Shutdownจำเป็นต้องติดตั้งอุปกรณ์เสริม เช่นMLPEแบบตัดแรงดัน (Module-Level Shutdown Device)หรือใช้สวิตช์DCหลายจุด ซึ่งเพิ่มความซับซ้อน
Power Optimizerที่มีฟังก์ชันRapid Shutdownในตัว สามารถลดแรงดันเอาต์พุตให้เหลือใกล้ศูนย์เมื่อได้รับสัญญาณ (เช่น การขาดไฟACจากอินเวอร์เตอร์ หรือสัญญาณPLCตามมาตรฐานSunSpec Rapid Shutdown)ทำให้เป็นไปตามNECได้อย่างแนบเนียน
Micro Inverterซึ่งแปลงเป็นACทันทีที่แผง จะหยุดทำงานทันทีเมื่อไม่มีไฟACจากกริด เป็นไปตามข้อกำหนดRapid Shutdownโดยเนื้อแท้ของสถาปัตยกรรม
ในประเทศไทยตามมาตรฐานของวิศวกรรมสถานแห่งประเทศไทยและหน่วยงานที่เกี่ยวข้องได้เริ่มให้ความสำคัญกับการลดแรงดันDCเพื่อความปลอดภัย โดยเฉพาะในอาคารสาธารณะและอาคารขนาดใหญ่ขนาดติดตั้งโซล่าเซลล์มากกว่า200 kWpขึ้นไป
แนวปฏิบัติในการติดตั้งทางกล: การยึด การระบายความร้อน และการป้องกันสิ่งแวดล้อม
ความปลอดภัยของอินเวอร์เตอร์เริ่มต้นตั้งแต่การเลือกตำแหน่งติดตั้งและวิธีการยึดที่ถูกต้องทางวิศวกรรม
การยึดและการเลือกตำแหน่ง:อินเวอร์เตอร์ควรถูกยึดบนพื้นผิวที่แข็งแรง ทนไฟ และไม่อยู่ในเส้นทางหนีไฟหรือเหนือวัสดุไวไฟโดยตรง ควรเว้นระยะห่างตามที่ผู้ผลิตกำหนดเพื่อการระบายความร้อนและการเข้าถึงเพื่อบำรุงรักษา
การระบายความร้อน:อินเวอร์เตอร์แปลงพลังงานไฟฟ้าด้วยการสวิตชิ่งย่อมเกิดความร้อน การระบายความร้อนที่ไม่เพียงพอจะทำให้อายุการใช้งานของอุปกรณ์ลดลงอย่างมาก และอาจทำให้อินเวอร์เตอร์ลดกำลังลง (Derating)หรือเกิดความเสียหายจากความร้อนสูงเกิน (Thermal Runaway)ในกรณีร้ายแรง การติดตั้งในที่ร่มหรือมีหลังคาคลุม (โดยเฉพาะในภูมิอากาศร้อนแบบประเทศไทย) โดยไม่ปิดกั้นการไหลของอากาศ และรักษาระยะห่างจากอุปกรณ์ที่ให้ความร้อนอื่น ๆ เป็นสิ่งจำเป็น
ระดับการป้องกันฝุ่นและน้ำ (IP Rating):อินเวอร์เตอร์สำหรับภายนอกอาคารควรมีค่าระดับIPอย่างน้อยIP65 (กันฝุ่นเข้า-กันน้ำฉีด) ส่วนอินเวอร์เตอร์ภายในอาคารอาจใช้IP20ถึงIP54ตามสภาพแวดล้อม ทั้งนี้ การติดตั้งควรเป็นไปตามข้อกำหนดระดับIPที่ผู้ผลิตกำหนดอย่างเคร่งครัด
แนวปฏิบัติในการติดตั้งทางไฟฟ้า: การต่อลงดิน การเลือกสาย และระบบป้องกัน
นอกจากการติดตั้งทางกลแล้ว การออกแบบและติดตั้งทางไฟฟ้าที่ถูกต้องคือหัวใจของความปลอดภัย ในหัวข้อนี้ เราจะลงรายละเอียดในเรื่องการต่อลงดิน การเลือกสายไฟ และที่สำคัญอย่างยิ่ง คือการป้องกันแรงดันเกินจากฟ้าผ่าและไฟกระชากซึ่งในตอนนี้จะลงในรายละเอียดเพิ่มเติมเป็นพิเศษ
การต่อลงดิน (Grounding / Earthing)
ระบบโซล่าเซลล์ต้องมีระบบการต่อลงดินที่สมบูรณ์แบบ ทั้งการต่อลงดินของโครงสร้าง (Equipment Grounding)เพื่อนำกระแสฟอลต์ลงดินและเปิดให้อุปกรณ์ป้องกันทำงานได้ทันท่วงที และการต่อลงดินของระบบ (System Grounding)ตามที่การออกแบบทางไฟฟ้ากำหนด (เช่น การต่อลงดินที่จุดกึ่งกลางของบัสDCในบางระบบ) การต่อลงดินที่ผิดวิธี เช่น การต่อลงดินหลายจุดโดยไม่ได้ตั้งใจ อาจทำให้เกิดกระแสไหลวนและทำให้อุปกรณ์ป้องกันทำงานผิดพลาด มาตรฐานIEC 60364และNEC Article 690ได้กำหนดแนวปฏิบัติในการต่อลงดินของระบบPVไว้โดยละเอียด
สายไฟDCและตัวเชื่อมต่อ
สายไฟDCที่เดินจากแผงมายังอินเวอร์เตอร์ต้องมีขนาดที่เหมาะสมต่อกระแส ต้องเป็นสายที่ออกแบบมาสำหรับระบบPV (PV WireหรือPV1-F)ซึ่งทนต่อรังสียูวีและอุณหภูมิสูง การเชื่อมต่อด้วยคอนเนกเตอร์มาตรฐาน (เช่นMC4)ต้องทำอย่างแน่นหนา และห้ามใช้คอนเนกเตอร์ต่างยี่ห้อกันมาผสมกัน (Inter-mating)เพราะอาจทำให้เกิดจุดเชื่อมต่อที่ไม่สมบูรณ์ นำไปสู่อาร์กไฟฟ้าได้
การป้องกันแรงดันเกินจากฟ้าผ่าและไฟกระชาก (Lightning and Surge Protection)
ระบบโซล่าเซลล์ที่ติดตั้งบนหลังคาหรือพื้นที่เปิดโล่ง มีความเสี่ยงสูงที่จะได้รับผลกระทบจากฟ้าผ่าทั้งทางตรงและทางอ้อม การป้องกันแรงดันเกินจากฟ้าผ่าจึงมิใช่ทางเลือก แต่เป็นความจำเป็นทางวิศวกรรม เพื่อปกป้องอินเวอร์เตอร์และอุปกรณ์อิเล็กทรอนิกส์ที่เกี่ยวข้อง
กลไกการเกิดแรงดันเกินจากฟ้าผ่าในระบบโซล่าเซลล์
ฟ้าผ่าสามารถสร้างความเสียหายแก่ระบบโซล่าเซลล์ได้ผ่านสองกลไกหลักคือ
ฟ้าผ่าโดยตรง (Direct Lightning Strike):เมื่อฟ้าผ่าลงบนโครงสร้างของแผงโซล่าเซลล์หรือตัวนำล่อฟ้าที่ติดตั้งอยู่ใกล้เคียง กระแสฟ้าผ่ามหาศาล (หลายสิบถึงหลายร้อยกิโลแอมป์) จะไหลลงสู่ระบบกราวด์ผ่านเส้นทางที่มีอิมพีแดนซ์ต่ำที่สุด แรงดันที่เกิดขึ้น ณ จุดต่อกราวด์จะสูงขึ้นชั่วขณะ (Ground Potential Rise)และอาจย้อนกลับเข้าสู่อุปกรณ์ผ่านสายไฟหรือสายกราวด์ ทำให้อุปกรณ์เสียหายอย่างรุนแรง
ฟ้าผ่าทางอ้อม (Indirect Lightning Strike):แม้ฟ้าผ่าจะไม่ลงบนระบบโดยตรง แต่การผ่าลงบนพื้นดินหรือสายไฟฟ้าในบริเวณใกล้เคียงจะสร้างสนามแม่เหล็กไฟฟ้าความเข้มสูง แทรกซึมเข้าไปในวงรอบของสายไฟ (Inductive Coupling)หรือเหนี่ยวนำผ่านค่าความจุ (Capacitive Coupling)เกิดเป็นแรงดันเกินชั่วครู (Transient Overvoltage)ซึ่งมีขนาดสูงถึงหลายกิโลโวลต์และระยะเวลาสั้นในระดับไมโครวินาที แรงดันเกินนี้เดินทางไปตามสายไฟDCและACเข้าสู่อินเวอร์เตอร์โดยตรง
นอกจากฟ้าผ่าแล้ว แรงดันเกินยังสามารถเกิดจากการสวิตชิ่งในระบบไฟฟ้ากำลัง(Switching Surge)หรือการตัดต่อโหลดขนาดใหญ่ในโครงข่าย ซึ่งแม้มีความรุนแรงน้อยกว่าฟ้าผ่า แต่ก็เกิดขึ้นบ่อยครั้งกว่าและสามารถสะสมความเสียหายแก่ชิ้นส่วนเซมิคอนดักเตอร์ได้
ระบบป้องกันฟ้าผ่าภายนอก (External Lightning Protection System – LPS)
สำหรับอาคารที่ติดตั้งระบบโซล่าเซลล์ในพื้นที่ที่มีความเสี่ยงฟ้าผ่าสูง ควรมีการติดตั้งระบบป้องกันฟ้าผ่าภายนอกประกอบด้วย ตัวนำล่อฟ้า (Air Terminal)ตัวนำลงดิน (Down Conductor)และระบบหลักดิน (EarthTermination System)โดยออกแบบตามมาตรฐานIEC 62305หรือมอก.62305ซึ่งครอบคลุมการบริหารความเสี่ยงและการออกแบบระบบป้องกันฟ้าผ่าที่เหมาะสมกับระดับความเสี่ยงของอาคาร

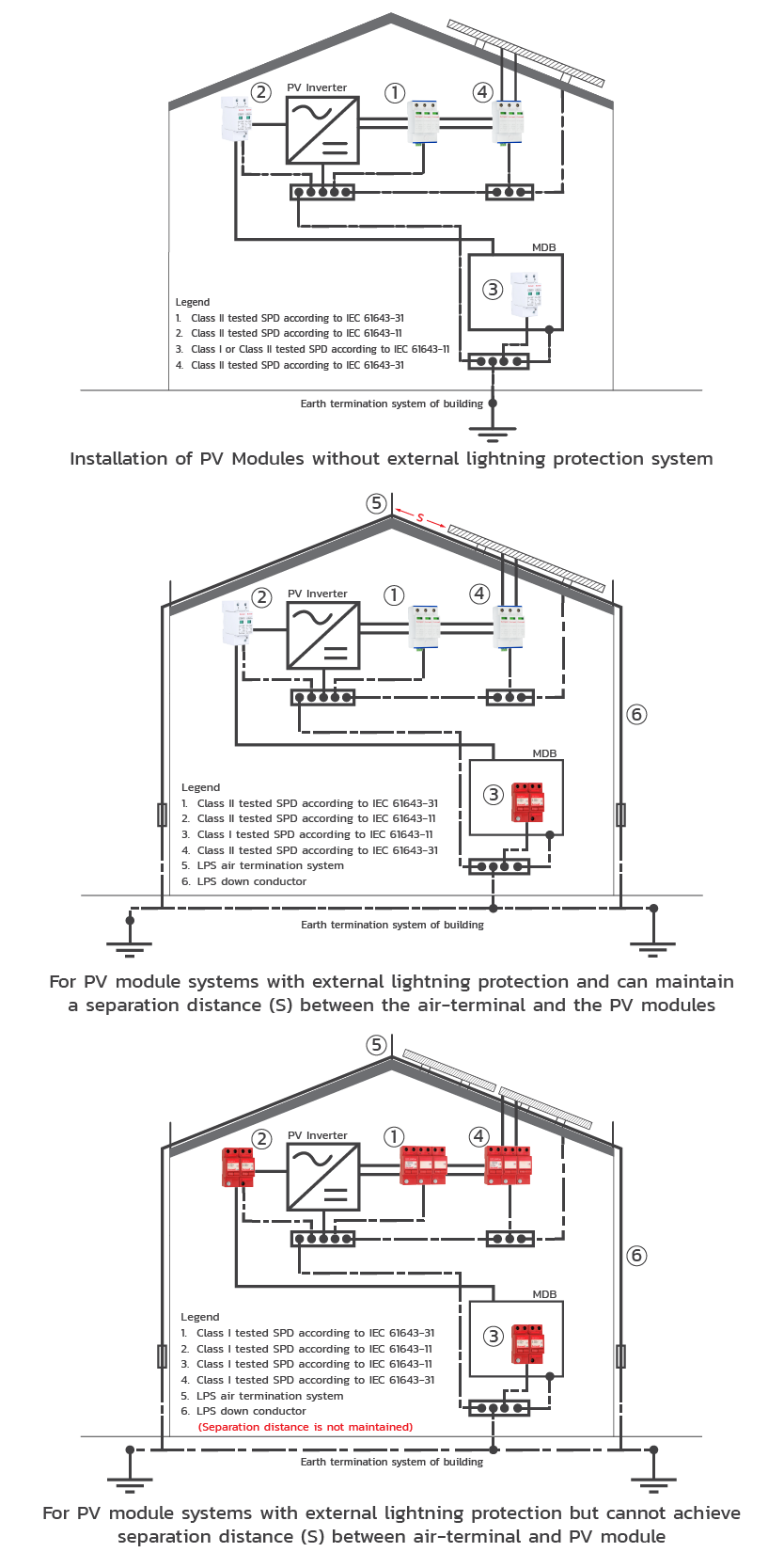

ทั้งนี้ ต้องระมัดระวังให้ตัวนำล่อฟ้าและโครงสร้างของแผงโซล่าเซลล์ มีระยะปลอดภัย (Separation Distance)เพียงพอ เพื่อป้องกันการเกิดไซด์แฟลช (Side Flash)หรือการเหนี่ยวนำกระแสฟ้าผ่าเข้าสู่สายไฟDCโดยตรง ในกรณีที่ไม่สามารถรักษาระยะปลอดภัยได้ ต้องเชื่อมต่อโครงสร้างแผงเข้ากับระบบป้องกันฟ้าผ่าอย่างแน่นหนาด้วยตัวนำที่มีขนาดเหมาะสม
การป้องกันแรงดันเกินด้วยอุปกรณ์ป้องกันไฟกระชาก (Surge Protective Device – SPD)
แม้ระบบป้องกันฟ้าผ่าภายนอกจะช่วยป้องกันความเสียหายจากฟ้าผ่าโดยตรง แต่แรงดันเกินที่เกิดจากการเหนี่ยวนำหรือฟ้าผ่าในบริเวณใกล้เคียงยังคงปรากฏอยู่ในสายไฟฟ้าได้ การป้องกันแรงดันเกินในชั้นนี้จึงเป็นหน้าที่ของอุปกรณ์ป้องกันไฟกระชาก (Surge Protective Device – SPD)ซึ่งต้องติดตั้งอย่างเหมาะสมทั้งฝั่งDCและฝั่งAC
หลักการทำงานของSPD:SPDประกอบด้วยวาริสเตอร์โลหะออกไซด์ (Metal Oxide Varistor – MOV)หรือท่อปล่อยประจุ (Gas Discharge Tube – GDT)ที่มีคุณสมบัติความต้านทานไม่เชิงเส้น ภายใต้แรงดันปกติSPDจะมีอิมพีแดนซ์สูงมากคล้ายวงจรเปิด เมื่อแรงดันเกินขีดจำกัดที่กำหนด (Clamping Voltage)เกิดขึ้นSPDจะเปลี่ยนสถานะเป็นตัวนำที่มีอิมพีแดนซ์ต่ำมากในเวลาอันสั้น (ระดับนาโนวินาที) ทำหน้าที่เป็นทางลัดเบี่ยงกระแสกระชากลงสู่ระบบกราวด์โดยไม่ผ่านอุปกรณ์ที่ป้องกันไว้ หลังจากเหตุการณ์ผ่านไปSPDจะกลับคืนสู่สภาวะอิมพีแดนซ์สูงดังเดิม
การเลือกพิกัดSPDสำหรับระบบโซล่าเซลล์:การเลือกSPDต้องพิจารณาจากหลายปัจจัย ได้แก่
ระดับการป้องกัน (TypeหรือClass):มาตรฐานIEC 61643-11และIEC 61643-31(สำหรับPV)แบ่งSPDออกเป็นType 1 (ทนกระแสฟ้าผ่าโดยตรงบางส่วน,ติดตั้งที่จุดต่อเข้าหลัก), Type 2 (ป้องกันแรงดันเกินจากฟ้าผ่าระยะใกล้หรือสวิตชิ่ง,ติดตั้งที่แผงจ่ายไฟย่อย),และType 3 (ป้องกันอุปกรณ์ปลายทางโดยเฉพาะ) โดยทั่วไปในระบบโซล่าเซลล์ นิยมใช้SPD Type 2ที่กล่องรวมสายDC (DC Combiner Box)และที่อินพุตDCของอินเวอร์เตอร์
แรงดันใช้งานต่อเนื่องสูงสุด (Maximum Continuous Operating Voltage – Uc):ต้องเลือกSPDที่มีค่าUcสูงกว่าแรงดันวงจรเปิดสูงสุดของสตริง ณ อุณหภูมิต่ำสุดที่คาดว่าจะเกิด (Voc,max)รวมถึงเมื่อเกิดแรงดันเกินชั่วคราวจากกริดในฝั่งAC
ระดับการป้องกันแรงดัน (Voltage Protection Level – Up):คือแรงดันตกคร่อมSPDขณะนำกระแสกระชาก ค่านี้ควรต่ำกว่าความทนทานต่อแรงดันอิมพัลส์ (Impulse Withstand Voltage – Uw)ของอุปกรณ์ที่ต้องการป้องกัน
ความสามารถในการระบายกระแสกระชาก (Surge Current Rating – IimpหรือImax):สำหรับType 1ใช้พารามิเตอร์Iimp (10/350 µs waveform)สำหรับType 2ใช้Imax (8/20 µs waveform)การเลือกขนาดต้องสอดคล้องกับระดับความเสี่ยงฟ้าผ่าของสถานที่



การติดตั้งSPDในฝั่งDC:ควรติดตั้งSPDทั้งที่ขั้วบวกและขั้วลบเทียบกับกราวด์ และระหว่างขั้วบวกกับขั้วลบ (Differential Mode)เพื่อป้องกันทั้งแรงดันเกินโหมดคอมมอน (Common-Mode)และโหมดดิฟเฟอเรนเชียล (Differential-Mode) SPDควรอยู่ใกล้กับอินเวอร์เตอร์มากที่สุด และสายเชื่อมต่อต้องสั้นที่สุดเท่าที่ทำได้ เนื่องจากความเหนี่ยวนำของสายจะเพิ่มแรงดันตกคร่อม ทำให้ระดับการป้องกันที่อุปกรณ์ลดลง
การติดตั้งSPDในฝั่งAC:SPDฝั่งACจะติดตั้งที่จุดเชื่อมต่อกริดของอินเวอร์เตอร์หรือที่แผงจ่ายไฟหลัก เพื่อป้องกันแรงดันเกินที่มาจากสายส่งไฟฟ้า รวมถึงแรงดันเกินที่อาจเกิดจากฟ้าผ่าเหนี่ยวนำในระบบACซึ่งอาจย้อนกลับเข้าสู่อินเวอร์เตอร์
การประสานงานของSPD (Surge Protection Coordination):ในระบบที่มีSPDหลายระดับ (Cascaded Protection)ต้องมีการประสานงานทางพลังงานระหว่างSPDแต่ละตัว เพื่อให้SPDระดับรองรับมือกับกระแสกระชากส่วนใหญ่ และSPDระดับต้นช่วยลดทอนพลังงานที่ตกค้าง โดยใช้ตัวแยก (Decoupling Element)ซึ่งอาจเป็นความยาวสายไฟที่เพียงพอ (อย่างน้อย10เมตรระหว่างSPD Type 1และType 2)หรือใช้ตัวเหนี่ยวนำแยก (Decoupling Inductor)เพื่อให้แน่ใจว่าการตอบสนองของSPDเป็นไปตามลำดับที่ออกแบบไว้
การต่อลงดินเพื่อการป้องกันฟ้าผ่า
ประสิทธิภาพของSPDขึ้นอยู่กับการมีระบบหลักดิน (Earth Termination System)ที่มีความต้านทานดินต่ำ (โดยทั่วไปน้อยกว่า5โอห์ม ตามมาตรฐาน หรือน้อยกว่านั้นตามระดับความเสี่ยง) และมีการเชื่อมประสานศักย์ (Equipotential Bonding)อย่างสมบูรณ์ ระหว่างระบบกราวด์ของอาคาร ระบบกราวด์ของโซล่าเซลล์ และระบบกราวด์ของระบบป้องกันฟ้าผ่า (ถ้ามี) เพื่อป้องกันความต่างศักย์ที่เป็นอันตรายระหว่างส่วนต่าง ๆ ของระบบในขณะเกิดฟ้าผ่า
สรุปตอนที่7
ความปลอดภัยในระบบโซล่าอินเวอร์เตอร์มิใช่เป็นเพียงทางเลือก หากแต่เป็นพันธะทางวิศวกรรมและจริยธรรมของผู้ผลิต ผู้ออกแบบ และผู้ติดตั้ง เทคโนโลยีAFCIและGFCIในตัวอินเวอร์เตอร์ ข้อกำหนดRapid Shutdownการต่อลงดินที่ถูกต้อง การเลือกสายไฟ การจัดการความร้อน และโดยเฉพาะอย่างยิ่ง การป้องกันแรงดันเกินจากฟ้าผ่าอย่างเป็นระบบด้วยSPDและLPSล้วนเป็นชั้นการป้องกันที่ซ้อนทับกันเพื่อปกป้องทั้งชีวิตมนุษย์และทรัพย์สิน การเข้าใจหลักการเบื้องหลังเทคโนโลยีเหล่านี้จะช่วยให้เราสามารถเลือก ใช้งาน และดูแลระบบโซล่าเซลล์ได้อย่างปลอดภัยสูงสุด
ในตอนที่8อันเป็นตอนสุดท้ายของซีรีส์นี้ เราจะมองไปยังโลกอนาคตของเทคโนโลยีโซล่าอินเวอร์เตอร์ เราจะสำรวจบทบาทของเซมิคอนดักเตอร์Wide Bandgap (SiCและGaN)ที่กำลังเปลี่ยนโฉมหน้าประสิทธิภาพ ฟังก์ชันของSmart Inverterที่จะกลายเป็นหัวใจของVirtual Power Plantและบทบาทของปัญญาประดิษฐ์ (AI)ในการพยากรณ์ วินิจฉัย และบริหารจัดการพลังงาน
