ตอนที่ 4: โซล่าอินเวอร์เตอร์กับระบบกักเก็บพลังงาน – การควบคุมการอัดประจุและการจ่ายไฟ

ในบทความตอนที่ผ่านมา เราได้ทำความเข้าใจหลักการแปลงไฟฟ้าDCเป็นACและกลไกMPPTอันชาญฉลาดที่ช่วยดึงพลังงานจากแผงโซล่าเซลล์ได้สูงสุด อย่างไรก็ตาม ธรรมชาติของพลังงานแสงอาทิตย์คือความไม่แน่นอน เมื่อดวงอาทิตย์ลับขอบฟ้าหรือถูกเมฆหนาปกคลุม แผงโซล่าเซลล์ก็ไม่อาจผลิตไฟฟ้าได้ ด้วยเหตุนี้ระบบกักเก็บพลังงานหรือแบตเตอรี่จึงเข้ามามีบทบาทสำคัญในการสร้างเสถียรภาพและความต่อเนื่องของไฟฟ้า ในตอนนี้ เราจะไปเรียนรู้การทำงานของโซล่าอินเวอร์เตอร์ไฮบริด(Hybrid Inverter)ซึ่งนอกจากจะแปลงDCเป็นACแล้ว ยังต้องบริหารจัดการพลังงานระหว่างแผงโซล่า แบตเตอรี่ โหลดภายในบ้าน และโครงข่ายไฟฟ้าได้อย่างชาญฉลาด โดยมีหัวใจอยู่ที่การควบคุมการอัดประจุ (Charge)และการจ่ายไฟ (Discharge)ให้กับแบตเตอรี่

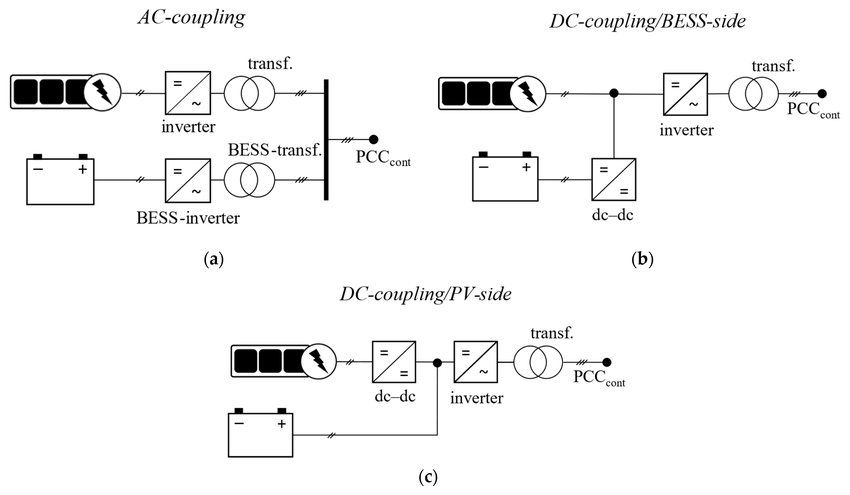

สถาปัตยกรรมของระบบกักเก็บพลังงาน:DC-CoupledและAC-Coupled

ก่อนจะลงลึกถึงการควบคุม เราจำเป็นต้องเข้าใจสถาปัตยกรรมการเชื่อมต่อแบตเตอรี่ในระบบโซล่าเซลล์ ซึ่งแบ่งได้เป็นสองแนวทางหลัก ได้แก่DC-CoupledและAC-Coupled

ระบบDC-Coupledเป็นสถาปัตยกรรมที่แบตเตอรี่เชื่อมต่อเข้ากับบัสไฟฟ้ากระแสตรง (DC Bus)เดียวกับแผงโซล่าเซลล์ ผ่านตัวแปลงผันDC-DCแบบสองทิศทาง(Bidirectional DC-DC Converter)การจัดการพลังงานทั้งหมดเกิดขึ้นก่อนที่จะถูกแปลงเป็นกระแสสลับ โดยมีข้อได้เปรียบสำคัญคือ การชาร์จแบตเตอรี่จากแผงโซล่าเกิดขึ้นโดยตรง โดยไม่ต้องผ่านขั้นตอนการแปลงDC-ACและAC-DCซ้ำซ้อน ซึ่งลดการสูญเสียพลังงานลงได้ นอกจากนี้ ในกรณีที่กริดไฟฟ้าล่ม ระบบDC-Coupledยังสามารถจ่ายไฟจากแบตเตอรี่ให้กับโหลดACได้อย่างต่อเนื่องผ่านอินเวอร์เตอร์ตัวเดียว

ระบบAC-Coupledเป็นสถาปัตยกรรมที่แบตเตอรี่เชื่อมต่อเข้ากับบัสไฟฟ้ากระแสสลับ (AC Bus)ผ่านอินเวอร์เตอร์สำหรับแบตเตอรี่(Battery Inverter)แยกต่างหาก ระบบโซล่าเซลล์ที่มีอยู่เดิมจะทำงานเป็นอิสระ โดยพลังงานจากแผงจะถูกแปลงเป็นACแล้วไหลเข้าสู่แผงจ่ายไฟหลัก หากมีพลังงานเหลือ อินเวอร์เตอร์แบตเตอรี่จะดึงพลังงานACนั้นมาแปลงกลับเป็นDCเพื่อชาร์จแบตเตอรี่ ข้อได้เปรียบของAC-Coupledคือความยืดหยุ่นในการติดตั้งเพิ่มเติมกับระบบโซล่าเซลล์ที่มีอยู่เดิมโดยไม่ต้องรื้อเปลี่ยน อย่างไรก็ตาม มีขั้นตอนการแปลงพลังงานที่มากกว่า ทำให้ประสิทธิภาพโดยรวมต่ำกว่าเล็กน้อย

หัวใจการจัดการแบตเตอรี่: ตัวแปลงผันDC-DCแบบสองทิศทาง

ในระบบDC-Coupledซึ่งเป็นสถาปัตยกรรมกระแสหลักของHybrid Inverterสมัยใหม่ตัวแปลงผันDC-DCแบบสองทิศทาง(Bidirectional DC-DC Converter)คือองค์ประกอบที่สำคัญที่สุดในการจัดการแบตเตอรี่ อุปกรณ์นี้ทำหน้าที่เสมือนสะพานเชื่อมระหว่างบัสDCของอินเวอร์เตอร์ (ซึ่งมีแรงดันสูง เช่น350-500Vสำหรับเชื่อมต่อกริด) และก้อนแบตเตอรี่ (ซึ่งอาจมีแรงดันต่ำเพียง48Vหรือสูงถึง400Vขึ้นกับเทคโนโลยี)

ตัวแปลงนี้สามารถทำงานได้ในสองโหมด ได้แก่โหมดลดแรงดัน (Buck Mode)เมื่อชาร์จแบตเตอรี่ โดยรับพลังงานจากบัสDCฝั่งแผงโซล่าเซลล์ที่มีแรงดันสูงกว่า มาลดทอนให้เหมาะสมกับระดับแรงดันของแบตเตอรี่ และโหมดเพิ่มแรงดัน (Boost Mode)เมื่อแบตเตอรี่จ่ายไฟให้กับโหลด โดยยกแรงดันจากแบตเตอรี่ให้สูงพอที่จะป้อนเข้าสู่บัสDCของอินเวอร์เตอร์ แล้วจึงแปลงเป็นACต่อไป

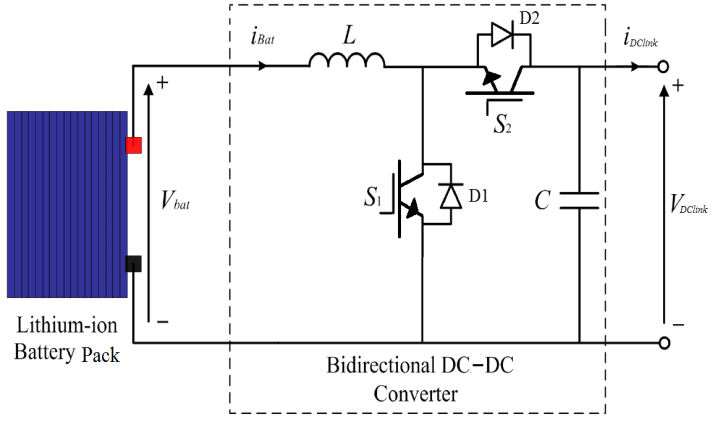

วงจรพื้นฐานที่ใช้โดยทั่วไปคือHalf-Bridge Bidirectional DC-DC Converterซึ่งประกอบด้วยสวิตช์กำลังสองตัวต่ออนุกรม ต่อขนานกับตัวเหนี่ยวนำและตัวเก็บประจุด้านเอาต์พุต โดยทำงานในลักษณะสลับบทบาทกันระหว่างBuckและBoostการควบคุมDuty Cycleของสวิตช์ทั้งสองอย่างเหมาะสม ทำให้สามารถควบคุมทิศทางและปริมาณการไหลของพลังงานได้อย่างแม่นยำ ในระบบกำลังสูงขึ้น อาจใช้ทอพอโลยีที่ซับซ้อนขึ้น เช่นDual Active Bridge (DAB)หรือCLLC Resonant Converterซึ่งช่วยลดการสูญเสียและเพิ่มความหนาแน่นของกำลัง

กระบวนการประจุแบตเตอรี่: วิธีการแบบหลายขั้นตอน

การชาร์จแบตเตอรี่ในระบบโซล่าเซลล์มิใช่เพียงการป้อนกระแสเข้าไปอย่างไม่ลืมหูลืมตา หากแต่ต้องเป็นกระบวนการที่ถูกควบคุมอย่างพิถีพิถัน เพื่อยืดอายุการใช้งานและรักษาความปลอดภัย แบตเตอรี่แต่ละประเภทมีโปรไฟล์การชาร์จที่เหมาะสมแตกต่างกัน โดยทั่วไปนิยมใช้กระบวนการชาร์จแบบหลายขั้นตอน (Multi-Stage Charging)ซึ่งประกอบด้วยขั้นตอนหลักดังนี้

1.การชาร์จด้วยกระแสคงที่ (Constant Current – CCหรือBulk Stage):ในขั้นนี้ แบตเตอรี่มีสถานะประจุ (State of Charge – SoC)ต่ำ อินเวอร์เตอร์จะควบคุมให้กระแสประจุคงที่ ณ ค่าสูงสุดที่แบตเตอรี่รองรับได้ (มักระบุเป็นค่าC-rateเช่น0.5Cหรือ1C)แรงดันของแบตเตอรี่จะค่อย ๆ เพิ่มขึ้นตามระดับการรับประจุ เมื่อแรงดันถึงค่าที่ตั้งไว้ (Absorption Voltage)ขั้นนี้จะสิ้นสุดลง พลังงานที่ป้อนเข้าไปในขั้นนี้ประมาณ70-80%ของความจุทั้งหมด

2.การชาร์จด้วยแรงดันคงที่ (Constant Voltage – CVหรือAbsorption Stage):เมื่อแรงดันถึงค่าAbsorption Voltageอินเวอร์เตอร์จะเปลี่ยนมาเป็นการรักษาแรงดันให้คงที่ ในขณะที่กระแสประจุจะค่อย ๆ ลดลงตามการอิ่มตัวของแบตเตอรี่ ขั้นนี้ช่วยให้แบตเตอรี่รับประจุได้เต็มที่โดยไม่เกิดแรงดันเกินซึ่งอาจทำให้เกิดความร้อนสูงและก๊าซ (ในแบตเตอรี่ตะกั่ว-กรด) เมื่อกระแสประจุลดลงต่ำกว่าเกณฑ์ที่กำหนด (เช่น0.05C)จะถือว่าการชาร์จสมบูรณ์

3.การชาร์จรักษาระดับ (Float Stage):สำหรับแบตเตอรี่ตะกั่ว-กรด เมื่อชาร์จเต็มแล้ว อินเวอร์เตอร์จะลดแรงดันลงมาที่ระดับFloat Voltage (ต่ำกว่าAbsorption Voltage)เพื่อชดเชยการคายประจุด้วยตัวเองของแบตเตอรี่ โดยไม่ทำให้เกิดการสูญเสียน้ำในอิเล็กโทรไลต์ อย่างไรก็ตาม แบตเตอรี่ลิเทียมไอออนส่วนใหญ่ไม่ต้องการขั้นนี้ และจะหยุดการชาร์จโดยสมบูรณ์เมื่อถึงSoC 100%

4.การชาร์จปรับสมดุล (Equalization):เป็นขั้นตอนเฉพาะสำหรับแบตเตอรี่ตะกั่ว-กรดที่ถูกชาร์จด้วยแรงดันสูงกว่าAbsorptionชั่วระยะเวลาหนึ่ง เพื่อปรับสมดุลแรงดันระหว่างเซลล์และลดการเกิดซัลเฟชัน (Sulfation)โดยจะทำเป็นครั้งคราวตามกำหนด

ในบริบทของโซล่าเซลล์ การชาร์จแบบCCอาจถูกแทรกด้วยความผันผวนของแสงแดด ทำให้กระแสประจุไม่คงที่ตลอดเวลาHybrid Inverterจึงต้องสามารถปรับกระแสชาร์จได้ตามกำลังที่แผงผลิตได้จริงในแต่ละขณะ โดยหากมีโหลดACที่ต้องการพลังงานพร้อมกัน อินเวอร์เตอร์จะต้องตัดสินใจแบ่งสัดส่วนกำลังจากแผงระหว่างการชาร์จและการจ่ายโหลด ซึ่งจะกล่าวถึงในส่วนต่อไป

การควบคุมการจ่ายไฟ: โหมดการทำงานของHybrid Inverter

เมื่อแบตเตอรี่มีพลังงานเก็บสะสมไว้ การควบคุมการจ่ายไฟ (Discharge Control)จะเป็นตัวกำหนดว่าพลังงานจะถูกปล่อยออกมาเมื่อใด ปริมาณเท่าใด และด้วยวัตถุประสงค์ใดHybrid Inverterสมัยใหม่สามารถทำงานได้หลายโหมดตามความต้องการของผู้ใช้และสัญญาณจากโครงข่ายไฟฟ้า

1.โหมดใช้เองก่อน (Self-Consumption):เป็นโหมดพื้นฐานที่สุด อินเวอร์เตอร์จะใช้พลังงานจากแผงโซล่าเพื่อจ่ายให้กับโหลดภายในบ้านก่อน หากมีพลังงานเกินจากการใช้งาน ส่วนที่เกินจะถูกนำไปชาร์จแบตเตอรี่ เมื่อแบตเตอรี่เต็มแล้ว กำลังส่วนที่เหลือจึงจะถูกขายคืนเข้าการไฟฟ้า(ตามที่ได้รับอนุญาต) หากแผงผลิตไม่พอ แบตเตอรี่จะถูกดึงมาจ่ายเสริม และหากแบตเตอรี่หมด จึงจะดึงไฟฟ้าจากการไฟฟ้ามาใช้ หลักการนี้เน้นการพึ่งพาตนเองสูงสุด (Maximizing Self-Sufficiency)

2.โหมดควบคุมตามช่วงเวลา (Time-of-Use – ToU):ในประเทศที่มีอัตราค่าไฟฟ้าตามช่วงเวลา โหมดนี้จะใช้ข้อมูลเวลาหรือสัญญาณจากการไฟฟ้าเพื่อตัดสินใจเก็บไฟฟ้าหรือจ่ายไฟฟ้าออกมาตัวอย่างเช่น อาจตั้งให้อินเวอร์เตอร์ชาร์จแบตเตอรี่จากการไฟฟ้าในช่วงกลางคืนที่ค่าไฟถูก (Off-Peak)และปล่อยพลังงานจากแบตเตอรี่มาใช้ในช่วงค่ำที่ค่าไฟแพง (On-Peak)เพื่อลดค่าใช้จ่าย (Peak Shaving)โดยที่การผลิตจากโซล่าก็จะถูกรวมเข้าในสมการนี้ด้วย

3.โหมดพลังงานสำรอง (Backup Power):ในกรณีที่ไฟจากการไฟฟ้าดับ(Grid Outage) Hybrid Inverterต้องสามารถตัดการเชื่อมต่อจากการไฟฟ้าได้อย่างรวดเร็ว (Islanding)และเข้าสู่โหมดGrid-Formingโดยใช้พลังงานจากแผงโซล่าและ/หรือแบตเตอรี่ ในการสร้างแรงดันและความถี่อ้างอิงสำหรับวงจรสำรอง (EPS – Emergency Power Supply)เพื่อจ่ายไฟให้กับโหลดที่จำเป็น การเปลี่ยนผ่านนี้ต้องราบรื่นและมีเวลาเปลี่ยนถ่าย (Transfer Time)สั้นเพียงพอที่อุปกรณ์อิเล็กทรอนิกส์จะไม่ดับ (โดยทั่วไป< 20มิลลิวินาที)

การประมาณสถานะของแบตเตอรี่:SoC, SoHและการนับคูลอมบ์

การควบคุมการประจุและจ่ายไฟที่มีประสิทธิภาพจำเป็นต้องรู้สถานะภายในของแบตเตอรี่อย่างแม่นยำ สองตัวแปรสำคัญคือสถานะประจุ (State of Charge – SoC)และสุขภาพแบตเตอรี่(State of Health – SoH)

SoCแสดงถึงปริมาณประจุคงเหลือเป็นเปอร์เซ็นต์ของความจุใช้งาน การประมาณSoCอย่างง่ายที่สุดคือการนับคูลอมบ์ (Coulomb Counting)โดยการนับรวมกระแสที่ไหลเข้าออกจากแบตเตอรี่เทียบกับเวลา แต่วิธีนี้มีความคลาดเคลื่อนสะสมและต้องการจุดอ้างอิงในการรีเซ็ตค่า เช่น เมื่อชาร์จเต็ม

วิธีการที่มีประสิทธิภาพกว่านั้นคือการใช้ตัวกรองคาลมาน (Kalman Filter)หรือตัวกรองคาลมานขยาย (Extended Kalman Filter – EKF)ซึ่งสร้างแบบจำลองทางคณิตศาสตร์ของแบตเตอรี่ (Battery Model)เช่นThevenin Modelที่ประกอบด้วยแรงดันวงจรเปิด (OCV)ซึ่งสัมพันธ์กับSoC,ความต้านทานภายใน,และโครงข่ายRCที่แทนพฤติกรรมชั่วขณะของแบตเตอรี่ตัวกรองคาลมานจะใช้แบบจำลองนี้ในการทำนายสถานะของแบตเตอรี่ แล้วปรับแก้ค่าที่ทำนายด้วยค่าที่วัดได้จริง (แรงดันและกระแส) ในลักษณะวนซ้ำ ทำให้สามารถประมาณSoCได้อย่างแม่นยำแม้ว่าค่าเริ่มต้นจะคลาดเคลื่อน และยังสามารถประมาณSoHผ่านการเปลี่ยนแปลงของค่าพารามิเตอร์ภายใน (เช่นความจุที่ลดลง หรือความต้านทานภายในที่เพิ่มขึ้น) ได้อีกด้วย

การตัดสินใจทางพลังงาน: ระบบจัดการพลังงาน (Energy Management System – EMS)

ในระดับที่เหนือขึ้นไปกว่าการควบคุมทางเทคนิคคือระบบจัดการพลังงาน (Energy Management System – EMS)ซึ่งเปรียบได้กับมันสมองของทั้งระบบโซล่าเซลล์และแบตเตอรี่ที่ตัดสินใจว่า ในแต่ละขณะ พลังงานควรไหลไปในทิศทางใด ปริมาณเท่าใด โดยพิจารณาจากปัจจัยหลายประการ ได้แก่ กำลังผลิตของแผงโซล่า, SoCของแบตเตอรี่,ความต้องการของโหลด,ราคาค่าไฟฟ้า ณ ช่วงเวลา,และข้อจำกัดของการไฟฟ้า(เช่น แรงดันเกิน)EMSอาจเป็นซอฟต์แวร์ที่ทำงานภายในอินเวอร์เตอร์เอง หรือเป็นระบบภายนอกที่สื่อสารกับอินเวอร์เตอร์ผ่านโปรโตคอล เช่นModbusหรือCAN

ตัวอย่างการตัดสินใจของEMSเช่น ในตอนเช้า เมื่อแผงเริ่มผลิตไฟฟ้าEMSจะสั่งให้จ่ายไฟให้โหลดก่อน หากเหลือจึงค่อยชาร์จแบตเตอรี่ จนกระทั่งแบตเตอรี่เต็มจึงส่งขายคืนการไฟฟ้าในช่วงบ่ายที่มีเมฆลอยมาบัง แผงผลิตได้น้อยลงEMSอาจดึงจากแบตเตอรี่มาเสริมแทนการซื้อจากการไฟฟ้าหรือในช่วงหัวค่ำที่ค่าไฟแพงEMSอาจสั่งให้แบตเตอรี่จ่ายไฟจนถึงระดับSoCขั้นต่ำที่ตั้งไว้เพื่อสงวนสำหรับกรณีฉุกเฉิน ความยืดหยุ่นนี้ทำให้ผู้ใช้สามารถปรับพฤติกรรมระบบให้สอดคล้องกับเป้าหมายทางเศรษฐศาสตร์และความมั่นคงทางพลังงานได้

สรุปตอนที่4

การทำงานร่วมกับแบตเตอรี่ได้ยกระดับโซล่าอินเวอร์เตอร์จากอุปกรณ์แปลงไฟฟ้าธรรมดา ให้กลายเป็นศูนย์กลางบริหารจัดการพลังงานของบ้านและอาคาร ความสามารถในการควบคุมการประจุแบบหลายขั้นตอน การจ่ายไฟตามกลยุทธ์ต่าง ๆ และการเปลี่ยนผ่านระหว่างโหมดกริดไทด์(Grid Tied)และระบบออฟกริด(Off-Grid)อย่างราบรื่น ล้วนอาศัยทั้งฮาร์ดแวร์คือBidirectional DC-DC Converterและซอฟต์แวร์คือEMSที่ชาญฉลาด

ในตอนที่5เราจะมาเรียนรู้การควบคุมการทำงานที่ซับซ้อนมากยิ่งขึ้น นั่นคือการควบคุมความถี่และแรงดันของอินเวอร์เตอร์ทั้งในโหมดGrid-Followingที่ต้องทำงานประสานกับโครงข่ายไฟฟ้าขนาดใหญ่ และโหมดGrid-Formingที่อินเวอร์เตอร์ต้องรับบทหนักในการสร้างคลื่นไฟฟ้าที่เสถียรด้วยตนเอง เพื่อให้ระบบของเรายังคงมีไฟฟ้าใช้แม้ในยามที่โลกภายนอกดับมืด
