ตอนที่ 2: การแปลง DC เป็น AC – Topology ของวงจรและพัฒนาการ

จากประวัติศาสตร์อันยาวนานของเทคโนโลยีอินเวอร์เตอร์ที่เราได้ศึกษากันในตอนที่แล้ว เราได้เห็นวิวัฒนาการจากเครื่องกลไฟฟ้าสู่ระบบโซลิดสเตตที่ซับซ้อน ในตอนนี้ เราจะเจาะลึกเข้าสู่หัวใจทางวิศวกรรมไฟฟ้าของอุปกรณ์ นั่นคือหลักการแปลงไฟฟ้ากระแสตรง (DC)ให้เป็นไฟฟ้ากระแสสลับ (AC)และศึกษาพัฒนาการในด้านTopologyของวงจรตั้งแต่รากฐานอย่างHalf-Bridgeไปจนถึงวงจรหลายระดับซึ่งใช้ในระบบผลิตไฟฟ้าขนาดใหญ่ การทำความเข้าใจในส่วนนี้จะช่วยให้เราเห็นภาพว่า แรงดันDCจากแผงโซล่าเซลล์ ถูกแปรเปลี่ยนเป็นไฟฟ้ากระแสสลับที่เราสามารถใช้กับอุปกรณ์ไฟฟ้าทั่วไป หรือส่งคืนให้กับโครงข่ายไฟฟ้า ได้อย่างไร

หลักการพื้นฐาน: สวิตชิ่งกำลังกับการสร้างรูปคลื่นกระแสสลับ

หัวใจของการแปลงDCเป็นACโดยใช้อุปกรณ์สารกึ่งตัวนำ คือการทำงานในโหมดสวิตชิ่ง (Switching Mode)เราอาจจินตนาการสวิตช์กำลังที่สามารถเปิด-ปิดได้อย่างรวดเร็ว ต่อเข้ากับแหล่งจ่ายไฟฟ้ากระแสตรง หากเราสลับเปิด-ปิดสวิตช์ในจังหวะที่เหมาะสม เราจะสามารถสร้างพัลส์แรงดันที่มีค่าเฉลี่ยต่อคาบเปลี่ยนแปลงไปในลักษณะที่ต้องการได้ หลักการนี้เรียกว่าการสังเคราะห์รูปคลื่นด้วยการมอดูเลต(Waveform Synthesis via Modulation)โดยค่าเฉลี่ยแรงดันในแต่ละคาบย่อยจะถูกควบคุมให้มีรูปร่างติดตามสัญญาณอ้างอิงที่เป็นรูปคลื่นซายน์

อย่างไรก็ตาม แรงดันที่ได้จากสวิตช์โดยตรงนั้นเป็นพัลส์ความถี่สูง ซึ่งไม่สามารถนำไปใช้กับโหลดไฟฟ้ากระแสสลับทั่วไปได้ จึงจำเป็นต้องมีวงจรกรองความถี่ต่ำ(Low-Pass Filter)ซึ่งโดยทั่วไปคือตัวเหนี่ยวนำ (L)และตัวเก็บประจุ (C)ทำหน้าที่กรองเอาองค์ประกอบความถี่สูงออกไป คงเหลือไว้แต่เฉพาะองค์ประกอบความถี่มูลฐาน50หรือ60เฮิรตซ์ ที่เป็นรูปคลื่นซายน์เรียบ ณ จุดนี้ การแปลงDCเป็นACจึงสมบูรณ์

Topologyวงจรพื้นฐาน:Half-BridgeและFull-Bridge (H-Bridge)

ในการจัดเรียงสวิตช์เพื่อสร้างแรงดันไฟฟ้าสลับTopologyที่เรียบง่ายที่สุดสองรูปแบบคือวงจรHalf-BridgeและวงจรFull-Bridgeซึ่งถูกใช้เป็นหน่วยพื้นฐานของอินเวอร์เตอร์แรงดันคงที่ (Voltage Source Inverter – VSI)เกือบทั้งหมดในปัจจุบัน

วงจรHalf-Bridge

วงจรHalf-Bridgeประกอบด้วยสวิตช์กำลังสองตัว (S1, S2)ต่ออนุกรมกันคร่อมแหล่งจ่ายDCโดยมีจุดกึ่งกลางของแหล่งจ่าย (มักใช้ตัวเก็บประจุสองตัวแบ่งครึ่งแรงดัน) ทำหน้าที่เป็นขั้วอ้างอิง จุดเชื่อมต่อระหว่างสวิตช์ทั้งสองเป็นขั้วเอาต์พุต เมื่อS1ปิดและS2เปิด เอาต์พุตจะต่อกับขั้วบวกของแหล่งจ่าย ให้แรงดัน +Vdc/2เมื่อกลับสถานะกัน จะได้ -Vdc/2โครงสร้างนี้ให้แรงดันเอาต์พุตได้สองระดับ ข้อได้เปรียบคือใช้สวิตช์น้อยตัว แต่มีข้อเสียคือแรงดันเอาต์พุตสูงสุดเพียงครึ่งหนึ่งของแรงดันDCบัส และต้องใช้ตัวเก็บประจุขนาดใหญ่เพื่อรักษาสมดุลของแรงดัน ณ จุดกึ่งกลาง

วงจรFull-Bridge (H-Bridge)

เพื่อเพิ่มแรงดันเอาต์พุตและความยืดหยุ่นในการควบคุม วงจรFull-Bridgeหรือที่รู้จักในชื่อH-Bridgeได้ถูกพัฒนาขึ้น โดยประกอบด้วยสวิตช์สี่ตัวจัดเรียงเป็นรูปตัวHพร้อมโหลดเชื่อมอยู่ตรงกลางแขนทั้งสองข้าง วงจรนี้สามารถสร้างแรงดันเอาต์พุตได้สามระดับคือ +Vdc, 0และ -Vdcโดยไม่ต้องมีตัวเก็บประจุแบ่งแรงดันตรงกลางบัส หลักการควบคุมที่ใช้กับH-Bridgeมีสองแนวทางหลัก ได้แก่

การควบคุมแบบไบโพลาร์ (Bipolar PWM):สวิตช์คู่ทแยงมุม (S1,S4)และ (S2,S3)จะสลับกันทำงาน โดยเอาต์พุตจะสวิงระหว่าง +Vdcและ -Vdcเท่านั้น ไม่มีช่วงระดับ0ทำให้มีริปเปิลกระแสสูง

การควบคุมแบบยูนิโพลาร์ (Unipolar PWM):ใช้การสลับสวิตช์แยกกันในแต่ละขาของH-Bridgeสามารถสร้างแรงดัน0ได้ในระหว่างที่ขาทั้งสองต่อกับระดับแรงดันเดียวกัน ส่งผลให้ความถี่ริปเปิลที่โหลดปรากฏเป็นสองเท่าของความถี่สวิตชิ่ง และลดขนาดของตัวกรองเอาต์พุตลงได้มาก

การทำงานของH-Bridgeยังสามารถเกิดขึ้นได้ในทั้ง4ควอแดรนท์ (Four-Quadrant Operation)กล่าวคือสามารถจ่ายแรงดันบวกหรือลบ พร้อมกับกระแสบวกหรือลบได้ ทำให้รองรับโหลดทั้งแบบรีแอกทีฟและแบบที่สามารถป้อนพลังงานกลับได้ เช่น มอเตอร์ที่กำลังเบรก หรือในบริบทของเรา คือการทำงานเป็นอินเวอร์เตอร์กริดไทด์ที่ควบคุมทิศทางกำลังไฟฟ้าได้อิสระ

เทคนิคการมอดูเลต: จากคลื่นสี่เหลี่ยมสู่คลื่นซายน์บริสุทธิ์

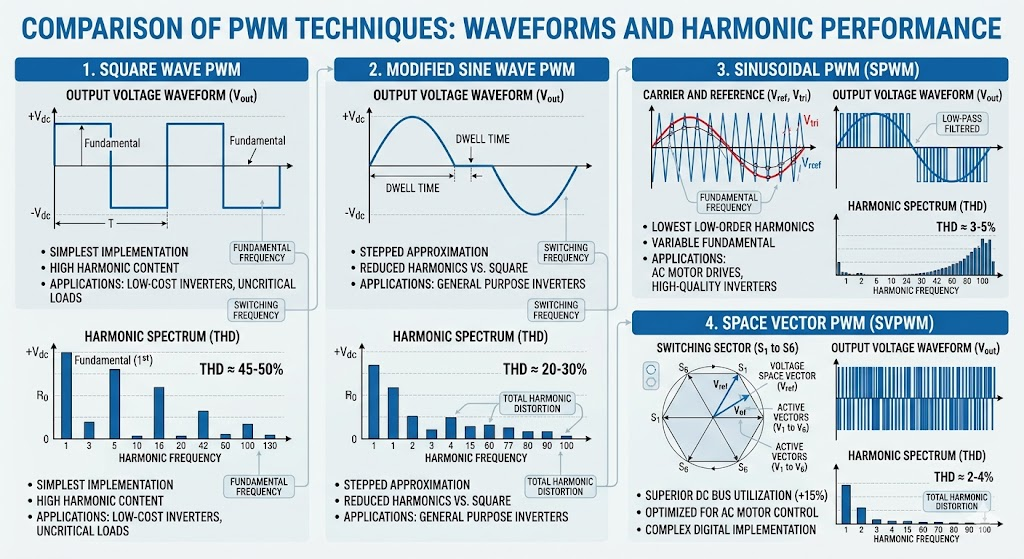

การเปิด-ปิดสวิตช์เปล่า ๆ โดยไม่มีการปรับแต่ง จะให้ผลลัพธ์เป็นเพียงคลื่นสี่เหลี่ยม(Square Wave)ที่มีฮาร์มอนิกลำดับต่ำในสัดส่วนที่มากซึ่งเป็นอันตรายต่อเครื่องใช้ไฟฟ้าและสร้างความสูญเสียสูง พัฒนาการขั้นถัดมาคือคลื่นสี่เหลี่ยมดัดแปลง(Modified Sine Wave)ที่มีการแทรกช่วงเวลาแรงดันเป็นศูนย์ ทำให้ลดปริมาณฮาร์มอนิกลงได้บ้าง แต่อินเวอร์เตอร์สมัยใหม่ที่ใช้ในระบบโซล่าเซลล์ต้องการคุณภาพไฟฟ้าที่สูงกว่านั้น จึงใช้เทคนิคการมอดูเลตความกว้างพัลส์แบบซายน์ (Sinusoidal PWM – SPWM)

หลักการของSPWMคือการเปรียบเทียบสัญญาณอ้างอิงรูปคลื่นซายน์ (ความถี่มูลฐานที่ต้องการ เช่น50 Hz)กับสัญญาณพาหะรูปสามเหลี่ยม (Carrier Signal)ที่มีความถี่สูงกว่ามาก (ตั้งแต่2 kHzขึ้นไปจนถึงหลายสิบkHz)ผลลัพธ์ของการเปรียบเทียบจะสร้างพัลส์ที่มีความกว้างแปรผันตามขนาดของสัญญาณซายน์ ณ เวลานั้น ๆ เมื่อนำพัลส์เหล่านี้ไปขับสวิตช์ และผ่านวงจรกรอง ค่าเฉลี่ยเคลื่อนที่ของแรงดันเอาต์พุตจะมีรูปร่างติดตามสัญญาณอ้างอิงซายน์อย่างแม่นยำ การวิเคราะห์สเปกตรัมจะพบว่าฮาร์มอนิกเด่นถูกผลักไปอยู่ที่ความถี่รอบพาหะ(มีความถี่สูงมาก)ซึ่งกรองออกได้ง่ายด้วยตัวกรองLCขนาดเล็ก

ในกลุ่มของSPWMสำหรับH-Bridgeการเลือกใช้แบบไบโพลาร์หรือยูนิโพลาร์จะส่งผลต่อสเปกตรัมและขนาดตัวกรองดังที่กล่าวมาแล้ว โดยทั่วไปนิยมใช้Unipolar SPWMในอินเวอร์เตอร์สมัยใหม่เนื่องจากมีประสิทธิภาพสูงกว่า

การมอดูเลตขั้นสูง:Space Vector PWM (SVPWM)

แม้ว่าSPWMจะให้ผลลัพธ์ที่ดี แต่ด้วยข้อจำกัดทางคณิตศาสตร์ ทำให้การใช้ประโยชน์จากแรงดันDCบัสในโหมดเชิงเส้นของSPWMทำได้สูงสุดเพียงประมาณ78.5%ของแรงดันสูงสุดในทางทฤษฎี (หรือดัชนีมอดูเลชันm ≈ 0.785)หากเกินกว่านี้จะเข้าสู่โหมดโอเวอร์มอดูเลชันที่ก่อให้เกิดฮาร์มอนิกต่ำ

Space Vector PWM (SVPWM)เป็นเทคนิคขั้นสูงที่ถูกพัฒนาขึ้นเพื่อแก้ไขข้อจำกัดนี้ โดยมองสถานะการสวิตช์ของอินเวอร์เตอร์สามเฟส (หรือขยายความมาสู่เฟสเดียวได้) ให้เป็นเวกเตอร์แรงดันในปริภูมิสองมิติ สถานะสวิตช์ทั้ง8สถานะ (สำหรับอินเวอร์เตอร์สามเฟส) จะสร้างเวกเตอร์พื้นฐานรวม6เวกเตอร์ที่มีทิศทางห่างกัน60องศา และเวกเตอร์ศูนย์อีก2เวกเตอร์ หลักการคือการสังเคราะห์เวกเตอร์แรงดันอ้างอิงที่หมุนด้วยความเร็วเชิงมุมคงที่ โดยการรวมเวกเตอร์พื้นฐานสองอันที่อยู่ข้างเคียงในสัดส่วนเวลาที่เหมาะสม และแทรกเวกเตอร์ศูนย์ลงในช่วงเวลาที่เหลือ

ข้อได้เปรียบสำคัญของSVPWMคือสามารถใช้แรงดันDCบัสได้สูงถึงประมาณ90.7% (m ≈ 0.907)โดยที่ยังคงอยู่ในช่วงเชิงเส้น ทำให้สามารถจ่ายแรงดันมูลฐานได้สูงกว่าSPWMประมาณ15%สำหรับแรงดันDCอินพุตเท่าเดิม ซึ่งหมายถึงความสามารถในการฉีดกระแสเข้ากริดที่แรงดันต่ำสุดได้ดีขึ้น และลดกระแสสวิตชิ่งลงในบางเงื่อนไข นอกจากนี้SVPWMยังช่วยลดจำนวนครั้งการสวิตช์ลงได้ประมาณ30%เมื่อเทียบกับSPWMแบบทั่วไป ส่งผลให้กำลังสูญเสียจากการสวิตชิ่งลดลง และยังมีข้อได้เปรียบในการจัดการฮาร์มอนิกอีกด้วย ปัจจุบันSVPWMถูกนำไปใช้อย่างแพร่หลายในอินเวอร์เตอร์สามเฟสที่ควบคุมด้วยDSP

วิวัฒนาการสู่อินเวอร์เตอร์แบบหลายระดับ (Multi-Level Inverter)

สำหรับการใช้งานในระบบแรงดันสูงและกำลังสูง เช่น โซล่าฟาร์มขนาดใหญ่หรือระบบขับเคลื่อนมอเตอร์อุตสาหกรรม การใช้วงจรH-Bridgeสองระดับแบบตรง ๆ มีข้อจำกัด เนื่องจากสวิตช์ต้องทนแรงดันเต็มค่าบัส ทำให้ต้องเลือกอุปกรณ์ที่มีพิกัดสูงและมีราคาแพง อีกทั้งค่าdv/dtที่สูงจากการสวิตช์ยังก่อให้เกิดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI)และความเค้นที่ฉนวนของมอเตอร์หรือหม้อแปลง

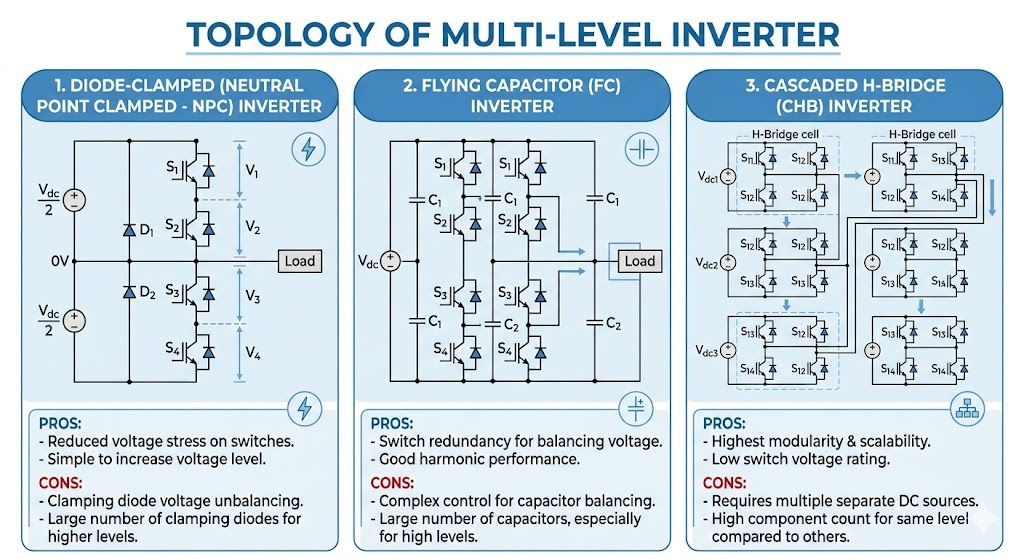

อินเวอร์เตอร์แบบหลายระดับ(Multi-Level Inverter)จึงถูกพัฒนาขึ้นเพื่อแก้ไขปัญหาเหล่านี้ โดยสังเคราะห์รูปคลื่นแรงดันเอาต์พุตเป็นขั้นบันไดหลายขั้น ซึ่งเข้าหารูปซายน์ได้ดีกว่า และลดฮาร์มอนิกตั้งแต่ต้นทางTopologyหลักที่สำคัญมีสามรูปแบบดังนี้

ไดโอด-แคลมป์ (Diode-ClampedหรือNeutral Point Clamped – NPC):เป็นโครงสร้างที่ใช้กันอย่างแพร่หลายที่สุด โดยเฉพาะในรูปแบบสามระดับ ใช้ไดโอดช่วยยึด (Clamp)จุดต่อของสวิตช์เข้ากับจุดกึ่งกลางของตัวเก็บประจุที่แบ่งบัสDCข้อดีคือลดความเครียดแรงดันตกคร่อมสวิตช์แต่ละตัวลงครึ่งหนึ่ง แต่มีข้อท้าทายคือความไม่สมดุลของแรงดัน ณ จุดนิวทรัล ซึ่งต้องใช้เทคนิคการควบคุมที่ซับซ้อน

ฟลายอิงคาปาซิเตอร์ (Flying Capacitor):ใช้ตัวเก็บประจุเชื่อมต่อระหว่างแขนของสวิตช์แทนไดโอด โดยตัวเก็บประจุจะถูกชาร์จและคายประจุเพื่อสร้างระดับแรงดันเพิ่มเติม โครงสร้างนี้มีสถานะการสวิตช์ที่ซ้ำซ้อน (Redundancy)จำนวนมาก ทำให้สามารถเลือกสถานะเพื่อรักษาสมดุลแรงดันของตัวเก็บประจุได้ยืดหยุ่นกว่าวงจรNPCอย่างไรก็ตาม ต้องการตัวเก็บประจุจำนวนมากซึ่งมีขนาดใหญ่และส่งผลต่ออายุการใช้งาน

คาสเคดH-Bridge (Cascaded H-Bridge):สร้างจากการต่ออนุกรมของโมดูลH-Bridgeแบบเต็มรูปแบบหลาย ๆ ตัว โดยแต่ละโมดูลมีแหล่งจ่ายDCแยกอิสระจากกัน คุณสมบัตินี้ทำให้มันเหมาะอย่างยิ่งกับโซล่าเซลล์ เนื่องจากสามารถต่อแผงหรือสตริงของแผงเข้ากับแต่ละโมดูลได้โดยตรง เกิดเป็นMPPTอิสระในระดับย่อย ๆ และเพิ่มแรงดันให้สูงขึ้นจากการต่ออนุกรมของเอาต์พุต สามารถซ่อมแซมหรือขยายระบบแบบโมดูลาร์ได้ ข้อเสียคือต้องการแหล่งจ่ายDCแยกอิสระจำนวนมากและการควบคุมที่ต้องประสานกัน

ในปัจจุบัน อินเวอร์เตอร์แรงดันต่ำในที่อยู่อาศัยยังคงใช้TopologyสองระดับH-Bridgeเป็นหลัก แต่ในระบบกำลังสูงขึ้น อินเวอร์เตอร์แบบ3-Level NPCและCascaded H-Bridgeได้รับความนิยมเพิ่มขึ้นอย่างต่อเนื่อง โดยเฉพาะอย่างยิ่งเมื่อรวมกับเทคนิคการสลับสวิตช์ขั้นสูงและSVPWMแบบหลายระดับ

จากหม้อแปลงความถี่ต่ำสู่การออกแบบไร้หม้อแปลง (Transformerless Inverter)

วิวัฒนาการอีกสายหนึ่งที่สำคัญไม่แพ้Topologyของวงจรสวิตช์ คือการจัดการกับหม้อแปลง(Transformer)ในยุคแรกเริ่มของโซล่าอินเวอร์เตอร์หม้อแปลงความถี่ต่ำ(50 Hz)ถูกใช้เป็นอุปกรณ์สำคัญที่ทำหน้าที่สองประการ คือ หนึ่ง) เพื่อยกแรงดันจากแรงดันDCต่ำของแผงให้สูงพอที่จะเชื่อมต่อกับกริด220Vและ สอง) เพื่อแยกทางไฟฟ้า (Galvanic Isolation)ระหว่างแผงโซล่าเซลล์และโครงข่ายไฟฟ้า เพื่อความปลอดภัย อย่างไรก็ตาม หม้อแปลงความถี่ต่ำมีขนาดใหญ่ หนักมีการสูญเสียพลังงานในหม้อแปลงและเพิ่มต้นทุน

ในอินเวอร์เตอร์รุ่นต่อๆมาได้มีการใช้หม้อแปลงความถี่สูง(High-Frequency Transformer)ซึ่งเชื่อมต่อผ่านวงจรDC-DC Converterทำให้ขนาดของหม้อแปลงเล็กลงมาก แต่ระบบก็ยังคงมีความซับซ้อนและมีการสูญเสียในสองขั้นตอน (DC-DCและDC-AC)

ความก้าวหน้าที่นำไปสู่ประสิทธิภาพสูงสุดในปัจจุบันคืออินเวอร์เตอร์แบบไร้หม้อแปลง(Transformerless Inverter – TLI)ซึ่งตัดหม้อแปลงออกทั้งหมด โดยออกแบบให้บัสDCของแผงโซล่าเซลล์มีแรงดันสูงพอที่จะสังเคราะห์แรงดันกริด220Vrms (ต้องการบัสอย่างน้อยประมาณ350Vขึ้นไป จากการต่อแผงแบบอนุกรม)TLIมีข้อได้เปรียบมหาศาลในด้านน้ำหนัก ขนาด ต้นทุน และเหนือสิ่งอื่นใดคือประสิทธิภาพ โดยทั่วไปสามารถทำได้สูงถึง97-99%

ทว่า การนำหม้อแปลงออกไปก่อให้เกิดความท้าทายทางเทคนิคที่สำคัญคือกระแสรั่วไหลลงดิน(Leakage Current)ผ่านค่าความจุแฝง (Parasitic Capacitance)ที่มีอยู่ระหว่างเซลล์แสงอาทิตย์กับกรอบโลหะซึ่งต่อลงดิน หากวงจรอินเวอร์เตอร์สร้างแรงดันคอมมอนโหมด (Common-Mode Voltage)ที่มีความถี่สูงและแอมพลิจูดที่สูงมาก จะเหนี่ยวนำให้เกิดกระแสรั่วไหล ซึ่งไม่เพียงเป็นอันตรายต่อบุคคล แต่ยังรบกวนการทำงานของอุปกรณ์และอาจทำให้เบรกเกอร์ป้องกันไฟดูดทำงานผิดพลาด

เพื่อแก้ไขปัญหานี้ ได้มีการคิดค้นTopologyไร้หม้อแปลงเฉพาะทาง อาทิวงจรHERIC, H5และFB-ZVRซึ่งยังคงใช้H-Bridgeเป็นพื้นฐาน แต่เพิ่มสวิตช์และไดโอดเพื่อสร้างเส้นทางไหลกลับของกระแสในขณะที่เอาต์พุตเป็นแรงดันศูนย์ โดยการตรึง(Clamp)ศักย์ไฟฟ้าของขั้วบวกและขั้วลบของแผงให้อยู่คงที่เมื่อเทียบกับกราวด์ ส่งผลให้แรงดันคอมมอนโหมดแทบไม่มีการเปลี่ยนแปลง ลดกระแสรั่วไหลลงจนอยู่ในเกณฑ์ที่มาตรฐานความปลอดภัยกำหนดได้

สรุปตอนที่2

จากHalf-Bridgeสองระดับแรงดันสู่Multi-Level Inverterที่ซับซ้อน และจากหม้อแปลงเหล็กน้ำหนักมากสู่การออกแบบไร้หม้อแปลงที่เพรียวบาง ล้วนเป็นการเดินทางที่มุ่งสู่เป้าหมายเดียว คือการแปลงไฟฟ้ากระแสตรงให้เป็นกระแสสลับด้วยประสิทธิภาพสูงสุด คุณภาพไฟฟ้าดีที่สุด และความปลอดภัยสูงสุดTopologyและเทคนิคการมอดูเลตที่เรากล่าวถึงในตอนนี้ ล้วนเป็นรากฐานให้กับการทำงานอันชาญฉลาดของโซล่าอินเวอร์เตอร์ที่เราจะศึกษาต่อในตอนที่3ซึ่งจะเจาะลึกไปที่การทำงานร่วมกับแผงโซล่าเซลล์ และศิลปะแห่งการติดตามจุดกำลังไฟฟ้าสูงสุด หรือMPPTซึ่งเป็นกลไกที่ทำให้เราสามารถเก็บเกี่ยวพลังงานจากดวงอาทิตย์ได้อย่างเต็มศักยภาพในทุกสภาวะแวดล้อม
