ตอนที่ 6: การเสื่อมสภาพและการชำรุดของเซลล์และแผงโซล่าเซลล์ (Degradation Mechanisms and Module Failure Analysis)

แม้ระบบแผงโซล่าเซลล์จะถูกออกแบบมาเพื่อรองรับการใช้งานในสภาวะแวดล้อมที่รุนแรง ทว่าเซลล์แสงอาทิตย์และวัสดุเคลือบต่างๆรวมถึงโครงสร้างทางกายภาพที่ต้องเผชิญแสงแดด ฝน ความชื้น และแรงดึงแรงบิดอยู่กลางแจ้งเป็นระยะเวลา 25-30 ปีย่อมก่อให้เกิดกลไกเสื่อมสภาพของวัสดุอย่างหลีกเลี่ยงไม่ได้

1. การเสื่อมสภาพจากแสงอาทิตย์ (Light-Induced Degradation – LID)

การเสื่อมสภาพแบบแรกที่จะเกิดกับแผงทันทีหลังการติดตั้งคือปรากฏการณ์ LID ซึ่งแบ่งย่อยตามลักษณะเคมีได้ดังนี้:

• Boron-Oxygen (B-O) LID: เป็นข้อจำกัดเฉพาะสำหรับแผ่นซิลิคอนผลึกเดี่ยวชนิด P-type (ที่ผลิตด้วยกระบวนการ CZ ดั้งเดิม) ซึ่งได้รับการเจือสารด้วยอะตอมโบรอน เนื่องจากผนังเบ้าหลอมควอตซ์ละลายปะปนส่งผ่านอะตอมออกซิเจนเข้ามาในผลึกเดี่ยว เมื่อเซลล์เริ่มโดนแดดเป็นครั้งแรกหลังติดตั้งใช้งาน พลังงานแสงจะกระตุ้นอะตอมของโบรอนให้เข้าไปจับคู่กับออกซิเจนเกิดเป็น สารประกอบเชิงซ้อนโบรอน-ออกซิเจน (B-O Complexes) ซึ่งเป็นจุดที่จะทำให้เกิดปฏิกิริยา Recombination ดักจับอิเลกตรอนอิสระ ส่งผลให้ประสิทธิภาพการผลิตไฟฟ้าลดลงทันทีราว 1.5% ถึง 2.5% ภายในระยะเวลาไม่กี่สัปดาห์แรกของการใช้งานก่อนจะคงที่
• Fe-B LID (Iron-Boron Light-Induced Degradation): เป็นปรากฏการณ์เสื่อมสภาพที่เกิดจากการแยกตัวของกลุ่มสารเจือปนระหว่าง เหล็ก (Iron: Fe) และ โบรอน (Boron: B) ภายในเนื้อซิลิคอน โดยในกระบวนการผลิตเวเฟอร์ซิลิคอนชนิด P-type (ที่ใช้โบรอนในการเจือสาร) มักจะมีสิ่งเจือปนประเภทเหล็กหลงเหลืออยู่เล็กน้อย ในสภาวะที่ไม่ได้รับแสง เหล็ก (ประจุบวก) และโบรอน (ประจุลบ) จะดึงดูดกันกลายเป็นคู่สารประกอบ Fe-B pairs ซึ่งไม่ส่งผลเสียต่อเซลล์ แต่เมื่อแผงโซล่าเซลล์ได้รับแสงแดด (Illumination) พลังงานจากแสงจะทำให้พันธะนี้แยกออกจากกัน (Fe-B dissociation) ปล่อยให้ไอออนของเหล็กอิสระกลายเป็นจุดดักจับประจุ (Recombination Center) ทำให้ประจุไฟฟ้าวิ่งไม่ครบวงจรและสูญเสียพลังงานไปในรูปของความร้อน
• UV-LID หรือ UVID (Ultraviolet-Induced Degradation): เป็นปรากฏการณ์เสื่อมสภาพที่ถูกกระตุ้นโดยเฉพาะจาก รังสีอัลตราไวโอเลต (UV) ที่อยู่ในสเปกตรัมของแสงแดด เมื่อรังสี UV พลังงานสูงส่องผ่านชั้นกระจกและชั้นพลาสติกห่อหุ้ม (Encapsulant) เข้าไปถึงตัวเซลล์ พลังงานของ UV จะเข้าไปทำลายบริเวณผิวสัมผัสช่วงรอยต่อต่างๆ รวมถึงชั้นลดการสะท้อนแสงและการสูญเสียประจุ (Passivation layers เช่น SiOx, SiNx) ทำให้เกิดจุดบกพร่องที่ผิวสัมผัส (Interface defects) เพิ่มขึ้นอย่างมาก ส่งผลให้กระแสไฟฟ้าลัดวงจร (Isc) และแรงดันไฟฟ้าลดลง

2. การเสื่อมสภาพร่วมจากแสงและอุณหภูมิสูง (Light and elevated Temperature-Induced Degradation – LeTID)

สำหรับระบบแผงซิลิคอนชนิด P-type PERC มีการเสื่อมสภาพที่ร้ายแรงอีกอย่างหนึ่งคือ LeTID ซึ่งถูกค้นพบอย่างเป็นทางการใน ค.ศ. 2012 ปฏิกิริยานี้จะเกิดขึ้นเมื่อโมดูลซิลิคอนได้รับการกระตุ้นด้วยแสงอาทิตย์หรือประจุไฟฟ้ากระแสตรง ควบคู่ไปกับสภาวะอุณหภูมิที่สูงเกินกว่า 75°C (ซึ่งเป็นระดับความร้อนปกติของแผงโซล่าเซลล์บนหลังคาบ้านไทยช่วงเวลาเที่ยงวันแดดจัด)

กลไกหลักที่ทำให้เกิดความเสื่อมสภาพเกิดจากอะตอมของไฮโดรเจน (Hydrogen) ที่เคลื่อนย้ายจากชั้นเคลือบผิวหน้าเข้ามารวมตัวกับผลึกซิลิคอนภายใต้อุณหภูมิที่สูง ทำให้เกิดจุดบกพร่องที่คอยดักจับอิเลคตรอนและก่อให้เกิดปฏิกิริยา Recombination ส่งผลให้ความสามารถในการผลิตไฟลดลง การเสื่อมสภาพแบบ LeTID จะเป็นไปอย่างช้าๆ (แตกต่างจาก LID) ในสเกลเวลาหลายเดือนถึงหลายปี (ลดต่ำลงราว 2% ถึง 3% และสามารถรุนแรงได้ถึง 10% ในสภาวะแวดล้อมเลวร้าย)

ในอดีตปัญหานี้สร้างความกังวลให้อุตสาหกรรมพลังงานแสงอาทิตย์อย่างมาก แต่ปัจจุบันผู้ผลิตแผงโซล่าเซลล์ชั้นนำได้พัฒนากระบวนการปรับปรุงโครงสร้างเซลล์ (Defect Engineering / Advanced Hydrogenation) ตั้งแต่ขั้นตอนในโรงงานเพื่อควบคุมสถานะของไฮโดรเจน ช่วยให้แผงรุ่นใหม่ๆ มีความทนทานต่อ LeTID สูงขึ้นและจำกัดอัตราการสูญเสียพลังงานให้เหลือเพียง 1–2% หรือไม่เกิดขึ้นเลย อย่างไรก็ดีเพื่อหลบหลีกปัญหา LID และ LeTID ได้อย่างเบ็ดเสร็จ ผู้ผลิตแผงโซล่าเซลล์ส่วนใหญ่จึงมีการปรับเปลี่ยนทิศทางของเทคโนโลยีไปใช้งาน แผ่นเวเฟอร์ชนิด N-type (TOPCon/HJT/BC) ซึ่งเจือสารกึ่งตัวนำด้วย “ฟอสฟอรัส” แทน “โบรอน” จึงส่งผลให้ระบบปลอดจากปัญหาโบรอน-ออกซิเจนอย่างถาวร

3. การเสื่อมสภาพจากแรงดันไฟฟ้ารั่วไหล (Potential-Induced Degradation – PID)

• PID เกิดจากความต่างศักย์ทางไฟฟ้าสูง (High Voltage Stress): ระหว่างวงจรไฟฟ้าภายในเซลล์แสงอาทิตย์ที่ต่ออนุกรมรวมกันเป็นสตริง (ซึ่งอาจสูงถึง 1,000V – 1,500V) กับตัวโครงกรอบอลูมิเนียมของแผงที่มีการติดตั้งเชื่อมต่อสายดินเพื่อความปลอดภัยของบุคคล ความต่างศักย์ไฟฟ้าดังกล่าวจะกระตุ้นให้ประจุไอออนของโซเดียม (Na+) หลุดออกมาจากแผ่นกระจกที่ผิวหน้าและเคลื่อนย้ายผ่านฟิล์มแคปซูลห่อหุ้ม ซึมเข้าสู่เนื้อซิลิคอนตรงแนวรอยต่อขอบเกรน
• PID-s (shunting type): โซเดียมไอออนกลายสะภาพเป็นเส้นทางนำไฟฟ้าลัดวงจรทะลุผ่านรอยต่อ p-n junction ทำให้ความต้านทานขนาน (Rsh) ลดลงเกือบเป็นศูนย์ ส่งผลเสียโดยตรงทำให้ค่า Fill Factor (FF) และแรงดันไฟฟ้าของแผงระหว่างการทำงานลดลงอย่างชัดเจน
• PID-p (polarisation type): มักพบบนแผงแบบ PERC โดยโซเดียมไอออนประจุบวกจะเข้าไปหักลบและบล็อกประจุลบของฟิล์ม AlOx ที่ทำหน้าที่เคลือบพื้นผิว Passivation Layer ด้านหลังเซลล์ ส่งผลเสียทำให้พื้นผิวสูญเสียคุณสมบัติลดการสูญเสียประจุ และดันค่าพิกัด Isc กับ Voc ให้ลดลง

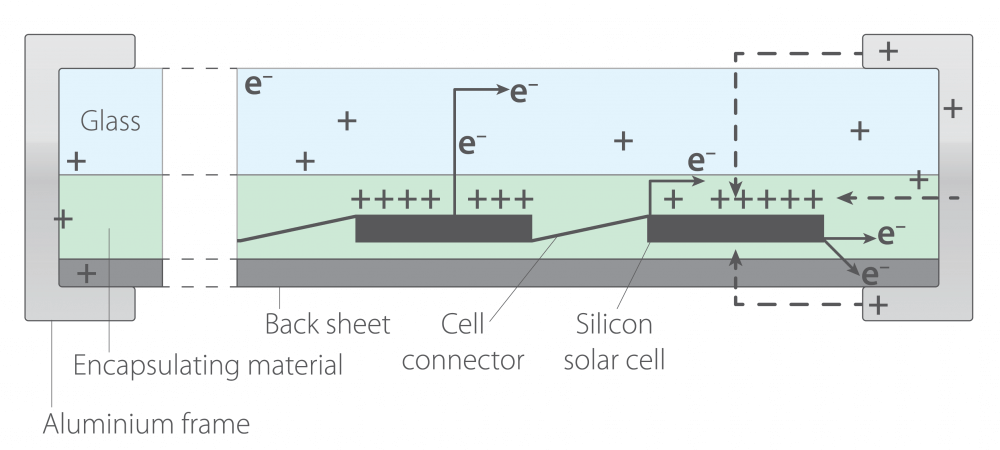

Source: Potential Induced Degradation (PID) – GSES

เพื่อป้องกันการสูญเสียจากปฏิกิริยา PID (โดยเฉพาะแผงกระจกสองชั้นแบบสองหน้าที่กระจกทั้งด้านหน้าและด้านหลังที่สามารถปลดปล่อยโซเดียมไอออน Na+ ได้สูงกว่าปกติ) อุตสาหกรรมยุคใหม่จึงหันมาใช้ฟิล์ม POE (Polyolefin Elastomer) แทนฟิล์ม EVA โดยที่ฟิล์ม POE มีคุณสมบัติเด่นคือค่าความต้านทานไฟฟ้าจำเพาะ (Volume Resistivity) ที่สูงกว่า EVA หลายเท่าตัว จึงสามารถป้องกันโซเดียมไอออนและกันความชื้นได้แบบขาดลอย ลดการเกิด PID ได้เกือบ 100%

4. รอยร้าวขนาดเล็กระดับไมโคร (Micro-crack & Dendritic Cracks)

การลดความหนาของแผ่นเวเฟอร์ลงเหลือเพียง 60-180 ไมโครเมตรเพื่อลดต้นทุนซิลิคอน ส่งผลให้วัตถุนี้เปราะบางต่อแรงกดทับอย่างมาก ปัญหารอยไมโครแคร็กมักเริ่มต้นจากความบกพร่องที่สะสมในเนื้อซิลิคอนและการเลื่อยด้วยลวดเพชร หรือจากขั้นตอนการหั่นเซลล์ด้วยแสงเลเซอร์แบบเก่า (Laser Ablation) ที่ทิ้งสะเก็ดแผลและรอยแยกขนาดจิ๋วตรงแนวตัดขอบ

เมื่อแผงต้องเผชิญสภาวะสั่นสะเทือนเชิงกลระหว่างการขนส่ง การเหยียบขึ้นบนหลังคาของช่างติดตั้ง หรือแรงเค้นทางกลจากการเปลี่ยนผ่านอุณหภูมิร้อนและเย็น รอยร้าวขนาดจิ๋วเหล่านี้จะแพร่ออกในลักษณะของกิ่งไม้แตกสาขา (Dendritic Cracks) ซึ่งรอยแตกเหล่านี้จะไปตัดทอนการส่งกระแสของบางพื้นที่ออกอย่างถาวร

แนวทางลดการชำรุดนี้สามารถแก้ไขได้ที่กระบวนการผลิตตั้งแต่ต้นน้ำโดยเปลี่ยนไปใช้เทคนิค การตัดขอบด้วยเลเซอร์ร่วมกับความร้อน (Thermal Laser Separation – TLS) ซึ่งควบคุมรอยแผลที่แนวขอบได้อย่างประณีต ร่วมกับการเปลี่ยนมาใช้งานสายเชื่อมลวดกลมถี่ขึ้นแบบ Multi-Busbar (MBB) ซึ่งลวดเชื่อมจำนวนมากจะทำหน้าที่เป็นตะแกรงคอยช่วยพยุงและช่วยนำกระแสออกจากแผ่นได้อย่างทั่วถึงทุกส่วน โดยแม้จะเกิดรอยร้าว Dendritic ในเซลล์ อัตราการลดลงของกำลังวัตต์ต่อเซลล์จะถูกกำจัดลงเหลือเพียงไม่เกิน 0.2% เท่านั้น นอกจากนี้ การประยุกต์ใช้โมดูลกระจกสองชั้น (Dual-Glass) ยังช่วยสร้างเกราะที่แข็งแรงประกบเป็นโครงสร้างหน้า-หลัง เพื่อป้องกันเซลล์พลังงานแสงอาทิตย์ให้ปลอดภัยสูงสุดยาวนานกว่า 30 ปี

5. การเกิดจุดร้อนสะสม (Hot-spot Heating) และ ไดโอดบายพาสเสียหาย (Bypass Diode Failures)

การทำงานกลางแจ้งภายใต้สิ่งแวดล้อมที่เปลี่ยนแปลงอยู่ตลอดเวลาทำให้แผงโซล่าเซลล์เสี่ยงต่อความเสียหายจากการได้รับพลังงานที่ไม่สม่ำเสมอ นำมาซึ่งการชำรุดเสียหายของแผ่นโซล่าเซลล์ดังนี้:

กลไกการเกิดจุดร้อนสะสม (Hot-spot Heating Mechanism): ปรากฏการณ์นี้เกิดขึ้นเมื่อเซลล์แสงอาทิตย์บางเซลล์ในสตริงที่ต่ออนุกรมกันได้รับแสงสว่างไม่เท่ากับเซลล์อื่น เช่น ถูกเงาบังจากต้นไม้ อาคาร คราบสิ่งสกปรกสะสม หรือนกอึใส่. เซลล์ที่โดนเงาจะผลิตกระแสไฟฟ้าได้ลดลงอย่างมาก แต่การต่อวงจรอนุกรมจะบังคับให้กระแสไฟฟ้าส่วนใหญ่ของสตริงยังคงไหลทะลุผ่านเซลล์นั้น. ส่งผลให้เซลล์ที่ถูกบังแสงกลับกลายสภาพเป็นภาระโหลดต้านทาน และถูกผลักเข้าสู่สภาวะ Reverse Bias โดยมันจะคอยดูดซับพลังงานที่ผลิตได้จากเซลล์ที่ได้รับแสงสว่างเซลล์อื่นๆ ในสตริงแล้วเปลี่ยนสภาพพลังงานดังกล่าวออกมาเป็นความร้อนสูงจัดเฉพาะจุด (Hot-spot). จุดร้อนนี้สามารถทำลายชั้นรอยต่อ p-n จนโครงสร้างเซลล์ไหม้เกรียมเสียหายอย่างถาวร กระจกนิรภัยด้านหน้าแตก หรือลุกลามเป็นอัคคีภัยได้.

6.ไดโอดบายพาสเสียหาย (Bypass Diode Failures)

เพื่อจำกัดสภาวะ Reverse Bias ของเซลล์แสงอาทิตย์และสกัดกั้นการเกิดจุดร้อน ผู้ผลิตแผงโซล่าเซลล์ได้จึงออกแบบให้มีไดโอดบายพาสเชื่อมต่อขนานคร่อมกลุ่มเซลล์ย่อย (เช่น 1 ไดโอดต่อ 18-24 เซลล์). ทว่า ไดโอดบายพาสเหล่านี้มีความเสี่ยงที่จะชำรุดเสียหายจากการแบกรับกระแสปริมาณมากเป็นเวลานานจนเกิดความร้อนสูงสะสม (Thermal Overload) หรือจากแรงดันกระชาก (Surge Voltage) เช่น ฟ้าผ่า โดยลักษณะการชำรุดแบ่งออกเป็น 2 รูปแบบที่มีผลกระทบต่างกันอย่างสิ้นเชิง:

• ความเสียหายแบบลัดวงจร (Short-Circuit Fault): ไดโอดจะยอมให้กระแสไฟฟ้าไหลทะลุผ่านตัวมันไปตลอดเวลา เสมือนเป็นการตัดขาดการเชื่อมโยงของกลุ่มเซลล์ย่อย (Substring) นั้นออกไปจากระบบอย่างถาวรแม้ในยามแดดจ้าสม่ำเสมอ. ส่งผลให้แรงดันขาออกของแผงนั้นลดลง 1 ใน 3 ทันที (สำหรับแผงที่มี 3 ไดโอดมาตรฐาน) กำลังผลิตโดยรวมลดลง และส่งผลกระทบต่อเนื่องดึงประสิทธิภาพของแผงอื่น ๆ ในสตริงเดียวกันให้ลดลงตามไปด้วย.
• ความเสียหายแบบเปิดวงจร (Open-Circuit Fault): ไดโอดจะหยุดการทำงานและไม่สามารถนำกระแสไฟฟ้าข้ามกลุ่มเซลล์ได้อีกเลย. ปัญหานี้เป็นภัยเงียบที่ตรวจสอบได้ยากมากเนื่องจากแผงยังคงจ่ายพลังงานได้เต็มประสิทธิภาพในยามแดดสม่ำเสมอ. ทว่าเมื่อใดก็ตามที่มีเงาพาดผ่านกลุ่มเซลล์ย่อยที่ไดโอดตัวนี้คุมอยู่ เซลล์ที่โดนบังแสงจะไม่ได้รับการป้องกันจากการจำกัดแรงดันย้อนกลับ และจะต้องรับภาระความร้อนจากการไบอัสกลับอย่างเต็มที่ ซึ่งนำไปสู่การเกิดจุดร้อนและส่งผลให้แผงชำรุดเสียหายในที่สุด.

แนวทางการแก้ไขและลดผลกระทบ (Mitigation & Remediation Strategies):

1. การเลือกใช้ไดโอดประเภท Schottky คุณภาพสูง: การประยุกต์ใช้ไดโอด Schottky ในกล่องต่อสาย (Junction Box) ที่มีค่าแรงดันตกคร่อมขณะนำกระแสต่ำมาก (Low Forward Voltage Drop) ช่วยลดการสูญเสียพลังงานในรูปความร้อนสะสมในตัวไดโอดเอง ทำให้อัตราความล้มเหลวจากการเสื่อมสภาพทางความร้อนของไดโอดต่ำลงอย่างมาก.
2. การจำกัดจำนวนเซลล์ต่อไดโอด: ควบคุมไม่ให้จำนวนเซลล์ที่เชื่อมต่อคร่อมไดโอด 1 ตัว เกินกว่า 15-24 เซลล์ เพื่อช่วยประคองไม่ให้สภาวะแรงดันไบอัสกลับสะสมรวมของกลุ่มเซลล์ย่อยสูงเกินกว่าขีดทนทานสูงสุดของเซลล์เดี่ยว.
3. การติดตั้งเครื่องปรับแต่งกำลังไฟฟ้าระดับโมดูล (DC Power Optimizers): การใช้อุปกรณ์ควบคุมระดับไฟฟ้ารายแผงจะช่วยจัดการสแกนจุดทำงานและปรับสมดุลความเข้ากันได้เชิงกระแสของสตริงโดยอัตโนมัติ ทำให้ไดโอดบายพาสไม่ต้องรับภาระเปิดนำกระแสบ่อยครั้ง จึงสามารถลดทอนความร้อนสะสม ยืดอายุการใช้งานของไดโอด และขจัดสภาวะรอยหยักของกราฟ I-V สตริงได้อย่างเด็ดขาด.
4. ระบบตรวจติดตามและสแกนกราฟอัจฉริยะ (Smart I-V Curve Monitoring): การนำระบบอินเวอร์เตอร์ที่รองรับเทคโนโลยีตรวจวัดโค้งคุณลักษณะกระแสและแรงดัน (String I-V Sweeping) ร่วมกับซอฟต์แวร์จำแนกประเภทความเสียหาย จะช่วยให้ผู้ดูแลสามารถวิเคราะห์รูปทรงกราฟที่ผิดเพี้ยนเพื่อคัดแยกและระบุตำแหน่งของไดโอดบายพาสที่ลัดวงจรหรือเปิดวงจรได้อย่างรวดเร็วก่อนที่ระบบจะเสียหายรุนแรง.

ตารางสรุปเปรียบเทียบกลไกการเสื่อมสภาพของแผงโซล่าเซลล์

กลไกเสื่อมสภาพ	เซลล์เสี่ยงสูง	สาเหตุหลัก	ผลกระทบ	การป้องกัน / แก้ไข
B-O LIDBoron-Oxygen Light-Induced Degradation	P-type	แสงกระตุ้นให้โบรอนจับกับออกซิเจนที่ปนเปื้อนในผลึก CZ เกิดสารประกอบ B-O Complexes เป็นจุดดักจับอิเล็กตรอน	ประสิทธิภาพลด 1.5–2.5% ภายในไม่กี่สัปดาห์แรก ก่อนคงที่	ใช้แผ่นเวเฟอร์ N-type (ไม่มีโบรอน) กระบวนการ Advanced Hydrogenation ในโรงงาน TOPCon / HJT ไม่มีปัญหานี้
Fe-B LIDIron-Boron Light-Induced Degradation	P-type	เหล็กที่ปนเปื้อนในเวเฟอร์จับคู่กับโบรอนเป็น Fe-B pairs เมื่อได้รับแสง พันธะแยกตัว ปล่อย Fe⁺ อิสระซึ่งเป็น Recombination Center	Minority carrier lifetime สั้นลง กระแสสูญเสียต่อเนื่อง ความร้อนสะสมในเซลล์สูงขึ้น	ควบคุมความบริสุทธิ์โพลีซิลิคอน (9N+) กระบวนการ Gettering ในขั้นตอนผลิต ใช้เวเฟอร์ N-type เพื่อหลีกเลี่ยงโดยสิ้นเชิง
UVIDUV-Induced Degradation	P-type / N-type	รังสี UV พลังงานสูงทำลายชั้น Passivation (SiOx, SiNx) และฟิล์ม Encapsulant เกิด Interface defects บริเวณรอยต่อวัสดุ	Isc และ Voc ลดลง ฟิล์มเคลือบเสื่อมและสีเหลือง ความโปร่งใสของกระจกลดลงตามเวลา	กระจกนิรภัยเคลือบกรอง UV (Low-iron tempered glass) Encapsulant ทน UV สูง (POE แทน EVA) ชั้น ARC เคลือบ SiNx คุณภาพสูง
LeTIDLight & elevated Temperature-Induced Degradation	P-type PERC	ไฮโดรเจนจากชั้น Passivation เคลื่อนย้ายเข้าสู่ผลึกซิลิคอนเมื่ออุณหภูมิ >75°C ก่อให้เกิด Recombination defects ในเนื้อวัสดุ	ประสิทธิภาพลดช้าๆ หลายเดือนถึงหลายปี สูงสุด 2–10% ในสภาพแวดล้อมร้อนชื้น	Advanced Hydrogenation จากโรงงาน เปลี่ยนไปใช้ N-type (TOPCon/HJT/BC) ซึ่งไม่มีปัญหานี้ ระบายอากาศหลังแผงให้ดีเพื่อลดอุณหภูมิสะสม
PID-sPotential-Induced Degradation (shunting type)	P-type / N-type	ความต่างศักย์ไฟฟ้าสูง (1,000–1,500V) ในสตริงดึง Na⁺ จากกระจกซึมผ่าน Encapsulant สู่รอยต่อ p-n สร้างเส้นทางลัดวงจร	Rsh ลดลงเกือบเป็นศูนย์ Fill Factor และ Voc ตก ประสิทธิภาพลดอย่างรวดเร็ว	ใช้ฟิล์ม POE แทน EVA (ต้านทาน Na⁺ ได้ดีกว่า) แผง Glass-Glass ใช้ POE เป็นมาตรฐาน ออกแบบระบบ Grounding ที่เหมาะสม
PID-pPotential-Induced Degradation (polarisation type)	P-type PERC	Na⁺ หักลบประจุลบของฟิล์ม AlOx ที่ Passivation Layer ด้านหลังเซลล์ PERC ทำให้ฟิล์มสูญเสียคุณสมบัติ	Isc และ Voc ลดลง พื้นผิวด้านหลังสูญเสียประสิทธิภาพการลด Recombination	ใช้ N-type TOPCon ซึ่งไม่มีชั้น AlOx PERC ฟิล์ม POE / EPE ที่มี Volume Resistivity สูง กระจกเกรด Low-Na content
Micro-crack & Dendritic crackรอยร้าวระดับไมโคร	ทุกประเภท	เวเฟอร์บาง (60–180 µm) เปราะต่อแรงกดจากการขนส่ง การเหยียบ และแรงดันจากการเปลี่ยนแปลงอุณหภูมิ	รอยแตกตัดวงจรกระแสบางพื้นที่อย่างถาวร กำลังวัตต์ลดลงสะสมเรื่อยๆ	ใช้ Thermal Laser Separation (TLS) ในการตัดเซลล์ สายเชื่อม Multi-Busbar (MBB) 9–16 เส้น ช่วยพยุงและนำกระแสรอบรอยร้าว โมดูลกระจกสองชั้น (Dual-Glass) เพิ่มความแข็งแรงเชิงกล
Hot-spot Heatingจุดร้อนสะสม	ทุกประเภท	เซลล์ที่ถูกเงาบังถูกบังคับให้รับกระแสจากเซลล์ข้างเคียงในสภาวะ Reverse Bias กลายเป็นโหลดความร้อนเฉพาะจุด	เซลล์ไหม้เกรียม กระจกแตก ฟิล์มเสียหาย และเสี่ยงเกิด อัคคีภัย	ติดตั้ง Bypass Diode คุณภาพสูง (Schottky) ทุก 18–24 เซลล์ ใช้ DC Power Optimizer ป้องกัน Mismatch ระบบ Smart I-V Curve Monitoring ตรวจจุดผิดปกติ ทำความสะอาดแผงและตัดกิ่งไม้ที่บังสม่ำเสมอ
Bypass Diode failureไดโอดบายพาสชำรุด	ทุกประเภท	กระแสสูงสะสมนาน (Thermal Overload) หรือแรงดันกระชากจากฟ้าผ่า ทำให้ไดโอดลัดวงจรหรือเปิดวงจร	ลัดวงจร: แรงดันแผงลด 1/3 ทันที เปิดวงจร: ดูปกติแต่ไม่มีการป้องกัน Hot-spot	เลือก Schottky Diode (Forward Voltage ต่ำ = ความร้อนน้อย) จำกัด ≤24 เซลล์ต่อไดโอด 1 ตัว ติด Surge Protector / SPD ป้องกันฟ้าผ่า String I-V Sweep ตรวจสุขภาพไดโอดเป็นระยะ

โดยสรุป การเสื่อมสภาพแบบ B-O LID, Fe-B LID, LeTID และ PID-p มีต้นตอจากโครงสร้างวัสดุ P-type โดยตรง — การเปลี่ยนไปใช้ N-type (TOPCon / HJT / BC) เป็นวิธีป้องกันที่ครอบคลุมที่สุด ส่วน Micro-crack, Hot-spot และ Bypass Diode failure เกิดได้กับทุกเทคโนโลยี จำเป็นต้องควบคุมทั้งในกระบวนการผลิต การติดตั้ง และการบำรุงรักษา
